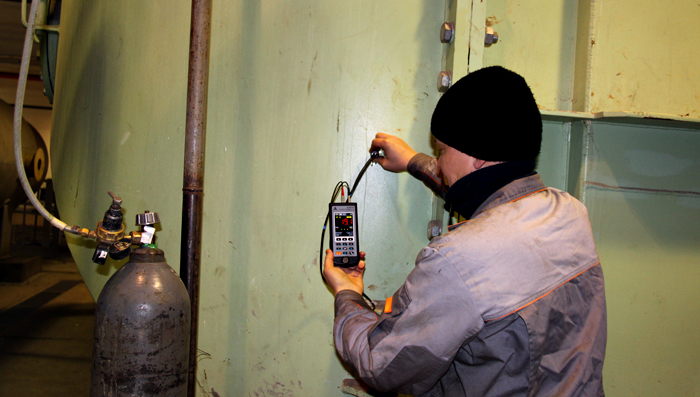

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.
Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.
Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:
- Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Наглядное представление шкалы глубиномера.
Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.

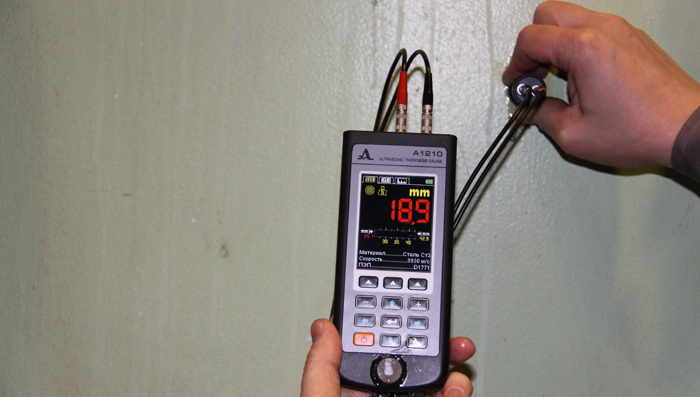

Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:

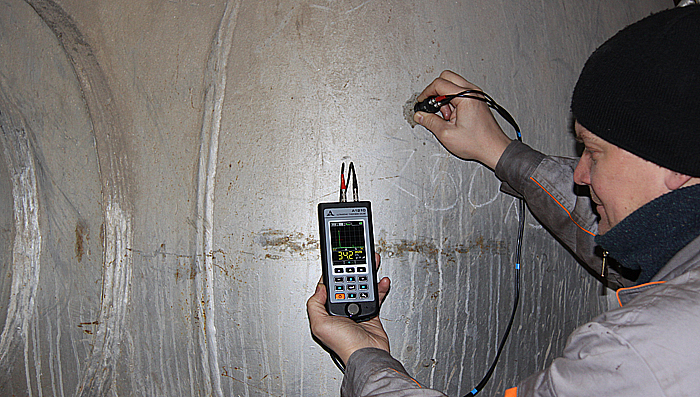

- проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
- в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.
Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Встроенный литиевый аккумулятор.
- Время непрерывной работы - 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.
| Параметр | Значение |
| Диапазоны измеряемых толщин (по стали): | |
| преобразователем D1771 4.0A0D12CL | 0,7 - 300,0 мм |
| преобразователем S3567 2.5A0D10CL | 0,8 - 300,0 мм |
| Основная погрешность измерений толщины Х, мм, не более: | |
| при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) |
| при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) |
| при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) |
| Дискретность измерения толщин (изменяемая): | |
| в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм |
| в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм |
| Номинальное напряжение питания, В | 3,7 |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19 999 м/с |
| Тип дисплея | антибликовый, цветной TFT |
| Время непрерывной работы | 9 ч |
| Установленный срок службы | 5 лет |
| Диапазон рабочих температур | от -20°С до +50°С |
| Габаритные размеры электpонного блока | 161 х 70 х 24 мм |
| Масса электронного блока | 210 г |
