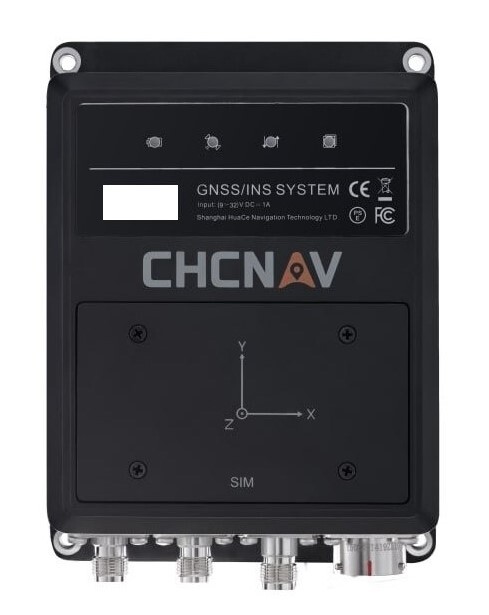

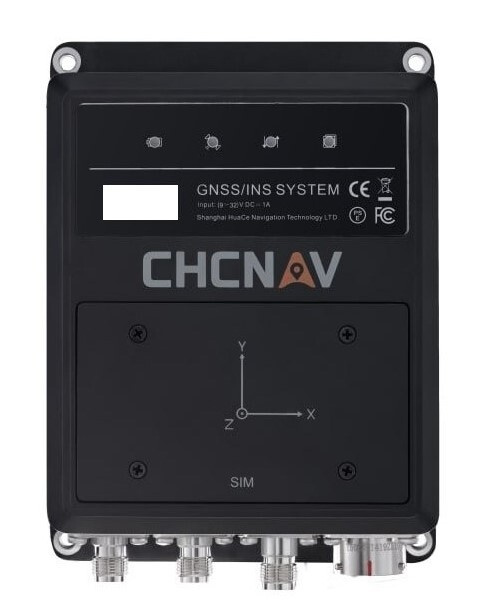

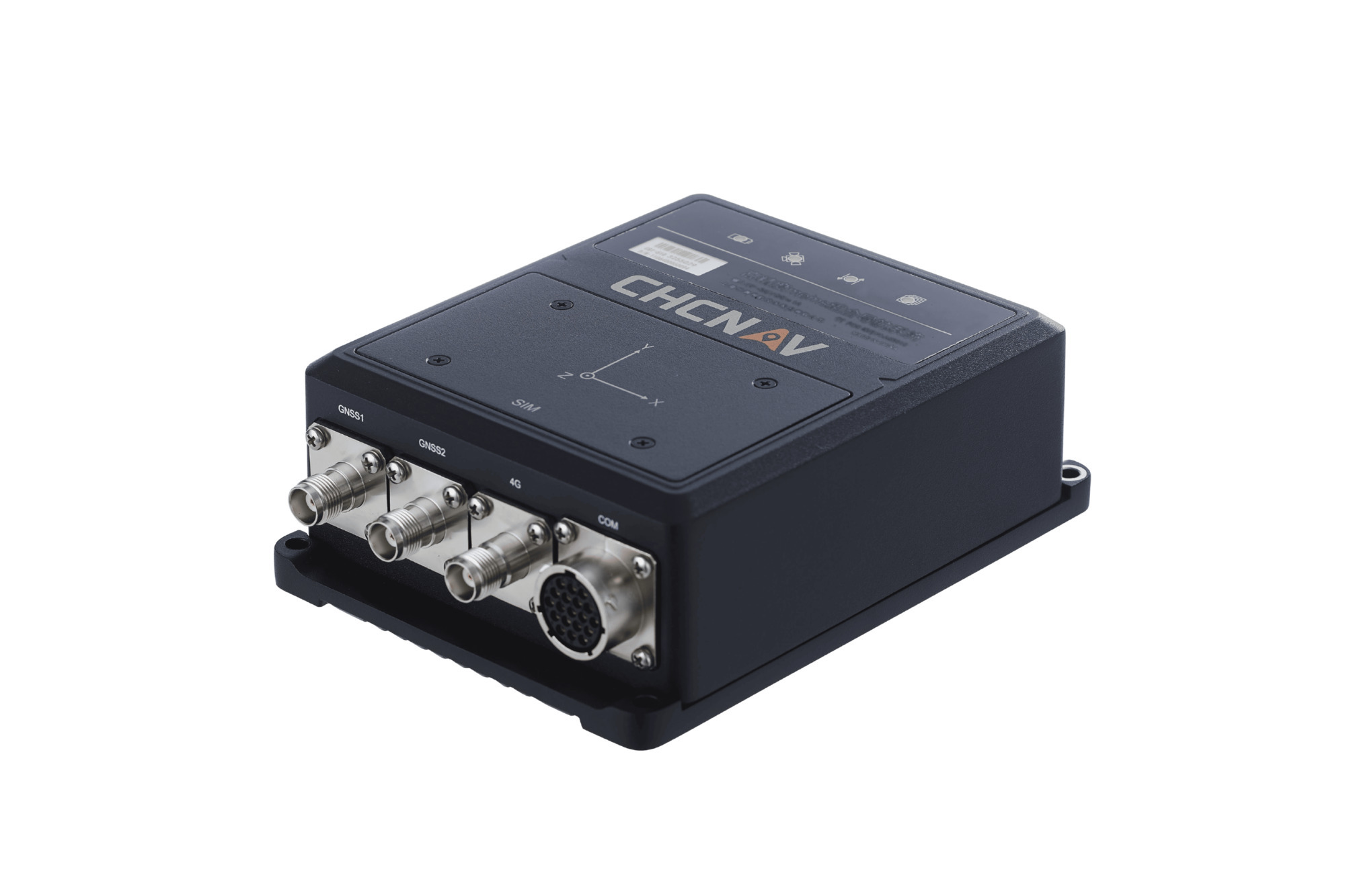

Приемник CHCNAV CGI-610 — навигационная система, объединяющая многочастотный ГНСС-модуль с поддержкой всех спутниковых систем, и высокопроизводительный IMU-модуль на MEMS, предназначенный для решения задач высокоточного позиционирования в системах управления наземной, морской или воздушной техникой. Он демонстрирует исключительную эффективность в условиях плотной городской застройки и других местах со сложными условиями приема спутниковых сигналов. Сильно-связанный алгоритм совместной обработки данных ГНСС+IMU, разработанный CHCNAV и используемый в системе, обеспечивает точные данные о местоположении, курсе и ориентации с частотой до 100 Гц.
НАДЕЖНОЕ ПОЗИЦИОНИРОВАНИЕ И ОРИЕНТАЦИЯ
Совместная работа двухантенного 1408 –канального ГНСС приемника с IMU обеспечивает непрерывную, высокоточную передачу данных о местоположении и ориентации в режиме RTK даже в сложных условиях, где временно может происходить потеря спутникового сигнала.
РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ИНТЕГРАЦИИ И ВЕБ-ИНТЕРФЕЙС
Благодаря наличию 4G-модема, последовательных портов и возможности подключения CAN, CGI-830 обеспечивает высокую совместимость и широкий спектр применения при решении различных задач. Система оснащена выходом PPS с малой временной задержкой, соответствующим стандарту IP67, что делает его пригодным для использования при производстве работ в условиях повышенной вибрации.
ПОДКЛЮЧЕНИЕ ВНЕШНИХ ДАТЧИКОВ
В условиях временного отсутствия сигналов ГНСС (туннели, мосты, и тд.) одометр может добавить в алгоритмы расчёта местоположения данные о направлении и скорости перемещения в пространстве, которые в совокупности с показаниями инерциальной системы повышают достоверность выдаваемых навигационных данных.
ВЫВОД ДАННЫХ
CGI-610 поддерживает вывод данных с частотой до 100 Гц, что делает его идеальным решением при установке на летательных аппаратах, поездах, автомобилях – в высоко динамичных приложениях, где требуется отслеживание данных о местоположении с большой частотой.
Благодаря своей универсальной конструкции система нашла своё применения в таких отраслях, как судовождение, промышленная автоматизация, робототехника, управление машинами и автоматизация портов.
СПРОЕКТИРОВАН ДЛЯ ПРИМЕНЕНИЯ В ПРОМЫШЛЕННОСТИ
Прибор соответствует стандарту классу защиты от пыли и влаги IP67, оснащен промышленной встроенной схемой управления питанием. Это гарантирует его надежную и бесперебойную работу даже в самых сложных условиях. CGI-610 устойчив к вибрации и ударным нагрузкам. Защищен от электростатического разряда, что обеспечивает его долговечную работу.
КНР
Дата начала выпуска
2022
Гарантия, год
2
NAVSTAR GPS:
L1 C/A, L1C, L2C, L2E, L5
ГЛОНАСС:
L1C/A, L2C/A, L3 CDMA
BeiDou:
B1, В2, B3
Galileo
E1, E5A, E5B, E5 AltBOC, E6
IRNSS
L5
SBAS
L1 C/A, L5
DIFF
-
L-Band
-
СКП RTK в плане ( с внешней антенной)
8.0 мм + 1.0 мм/км
СКП RTK по высоте ( с внешней антенной)
15.0 мм + 1.0 мм/км
Время инициализации, сек
до 8
Надежность инициализации
>99.9%
Технология подавления многолучёвости
есть
Кол-во интерфейсов RS232
3
Кол-во Ethernet портов
1
Bluetooth 4.0
нет
Wi-Fi
802.11 b/g/n
Встроенный модем GSM/GPRS
LTE: B1, B3, B7, B8, B20, 3G, 2G
Встроенный УКВ модем
нет
Форматы поправок
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2
Электронный уровень
MEMS
Размер (a, b, h), мм
162 x 120 x 53
Масса приемника, кг
<1,2
Температура рабочая
От -40 °C до +75 °C
Температура хранения
От -40 °C до +85 °C
Пыле- и влагозащищённость
IP67
Влажность
100%, с конденсацией
Веб-интерфейс
есть
Индикаторы на передней панели
есть
