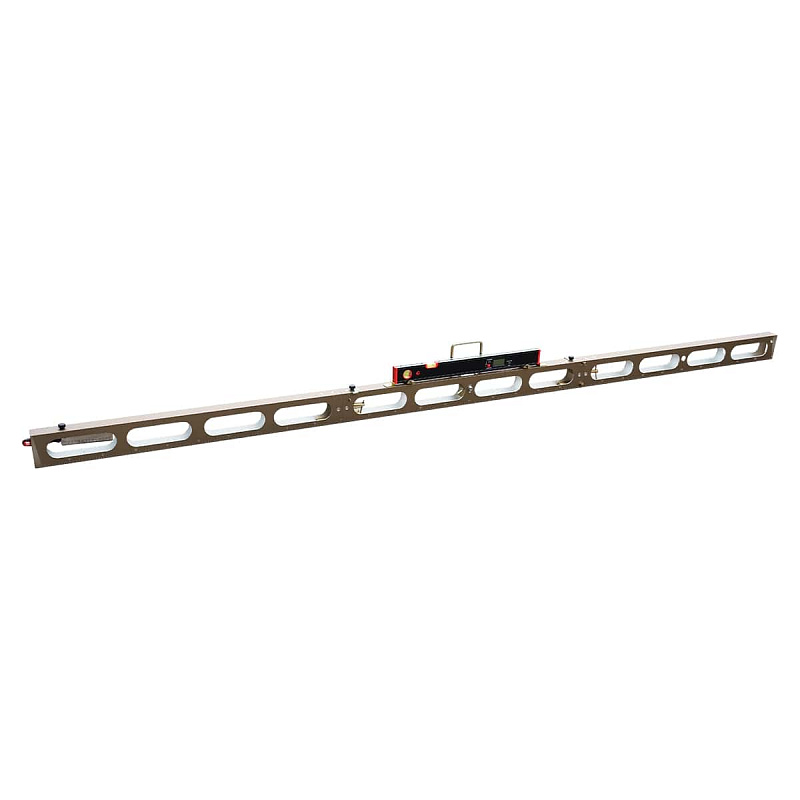

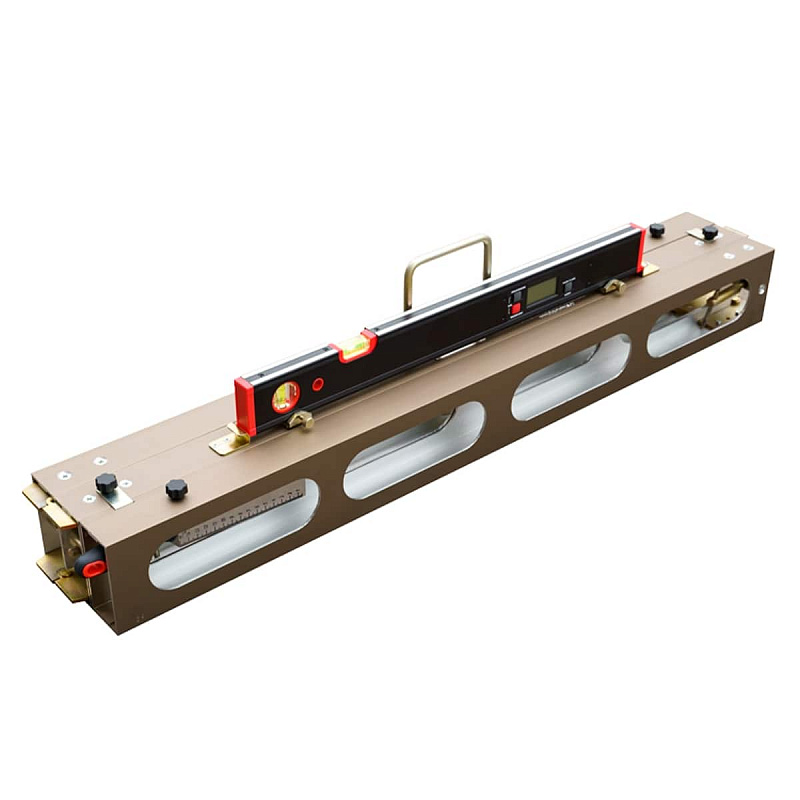

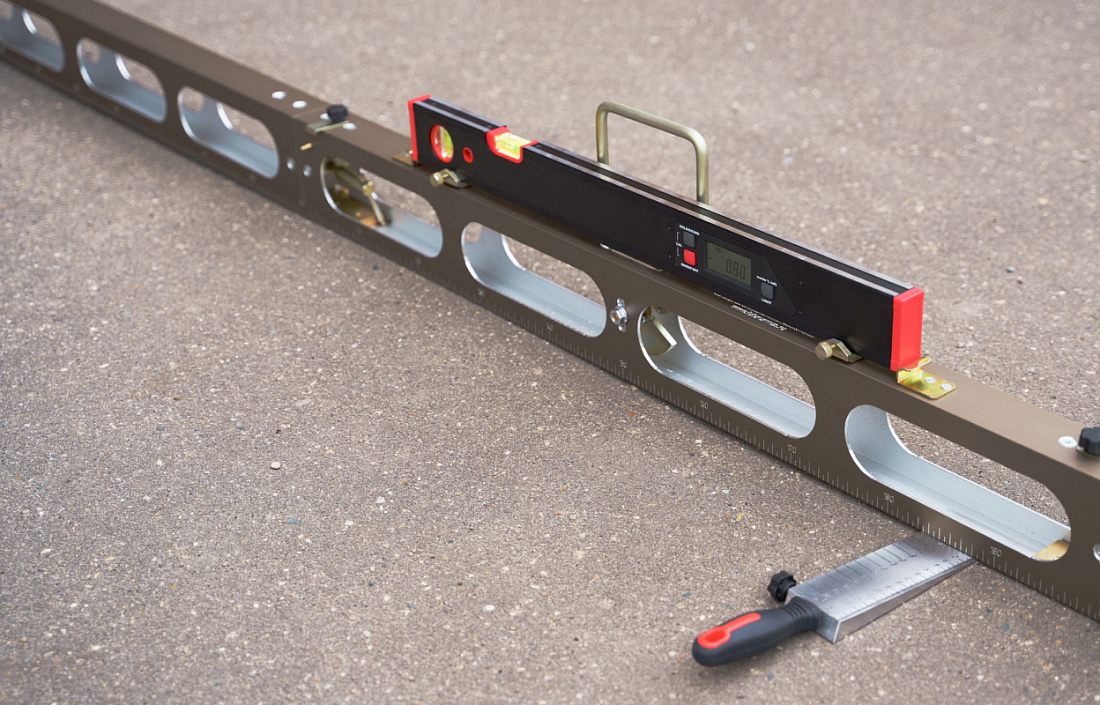

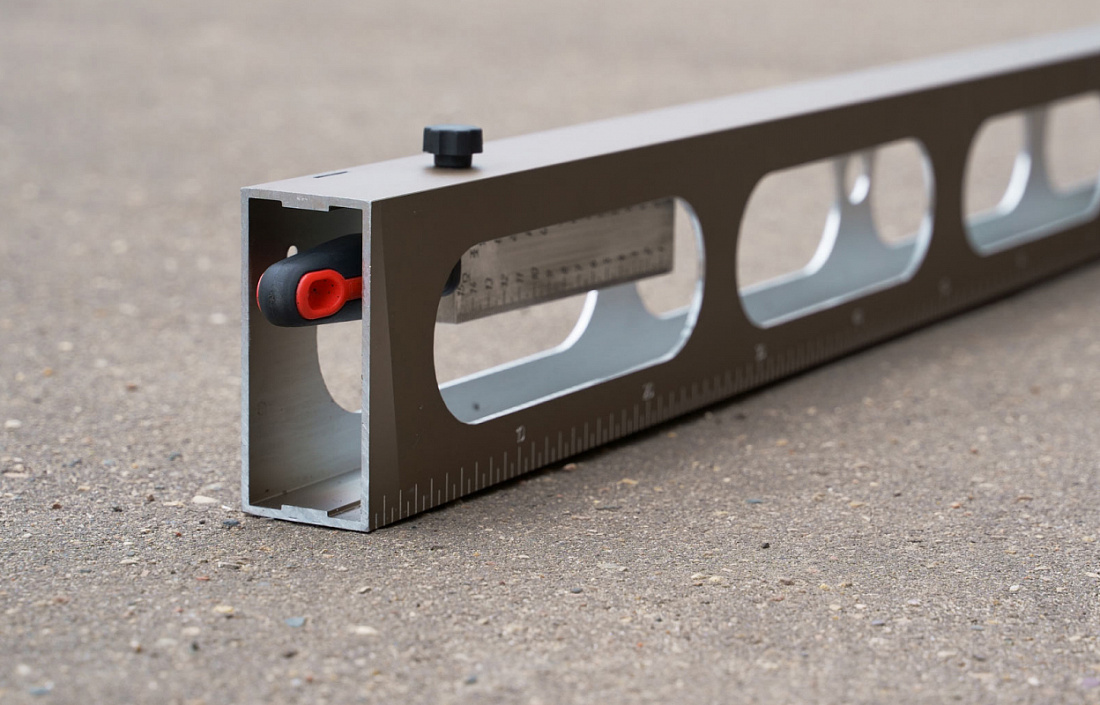

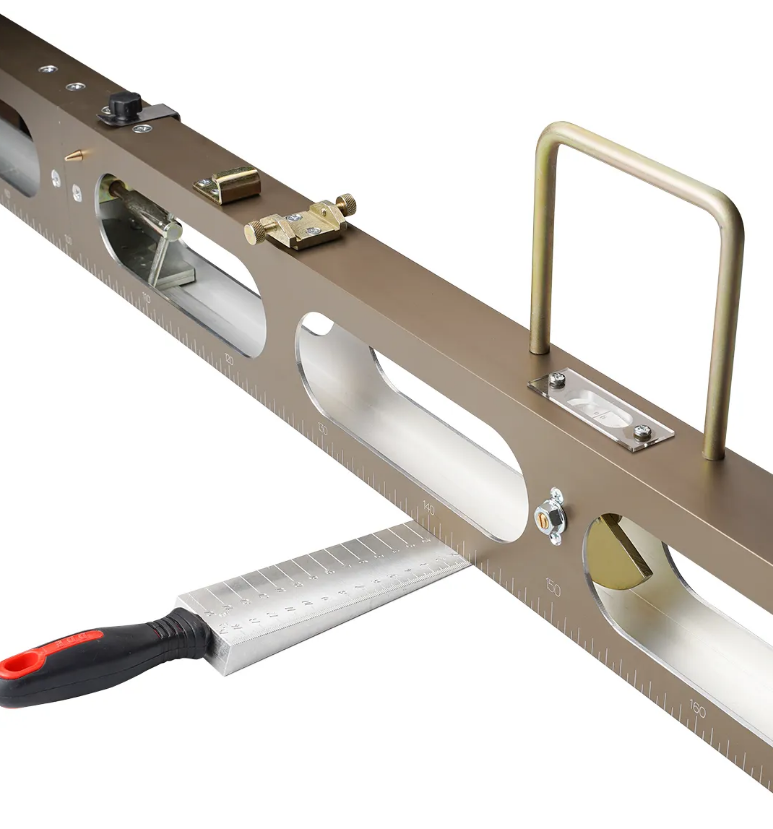

РДУ КОНДОР-Э - трехсекционный прибор для измерений неровностей дорожного полотна, крутизны насыпей и откосов при проведении ремонтных работ, а также при расследовании ДТП. Для измерения просветов рейка оснащена клинковым промерником. В отличие от механического аналога, данная модель оборудована съемным электронным уровнем, что повышает точность измерения.
Параметрические показатели
- Длина в разложенном виде 3 м.
- Встроенный эклиметр.
- Ребра жесткости во внутренней стороне конструкции.
- Масса не более 11 кг.
Продуманная конструкция

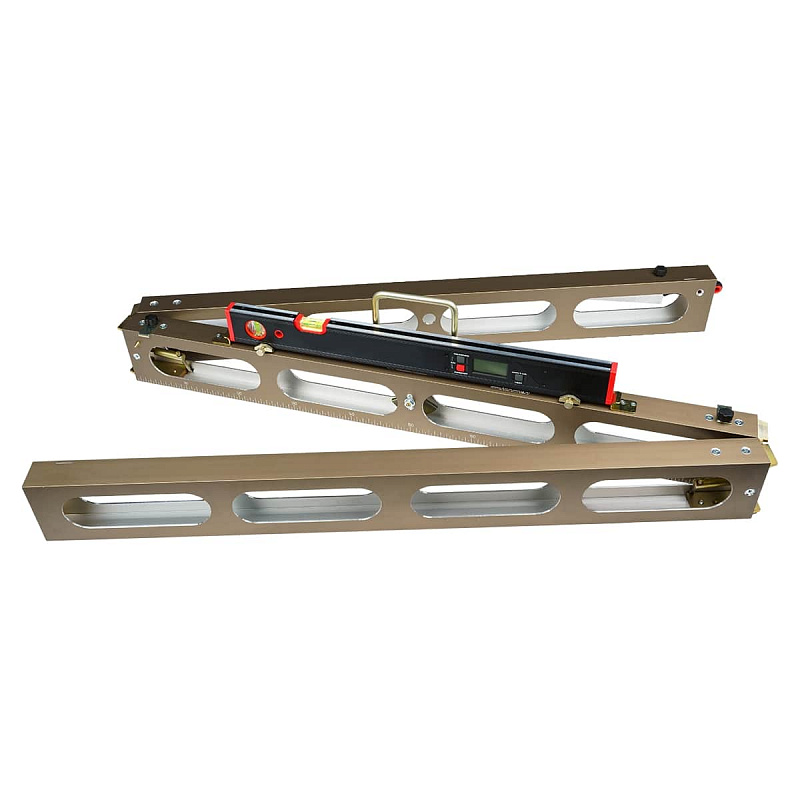

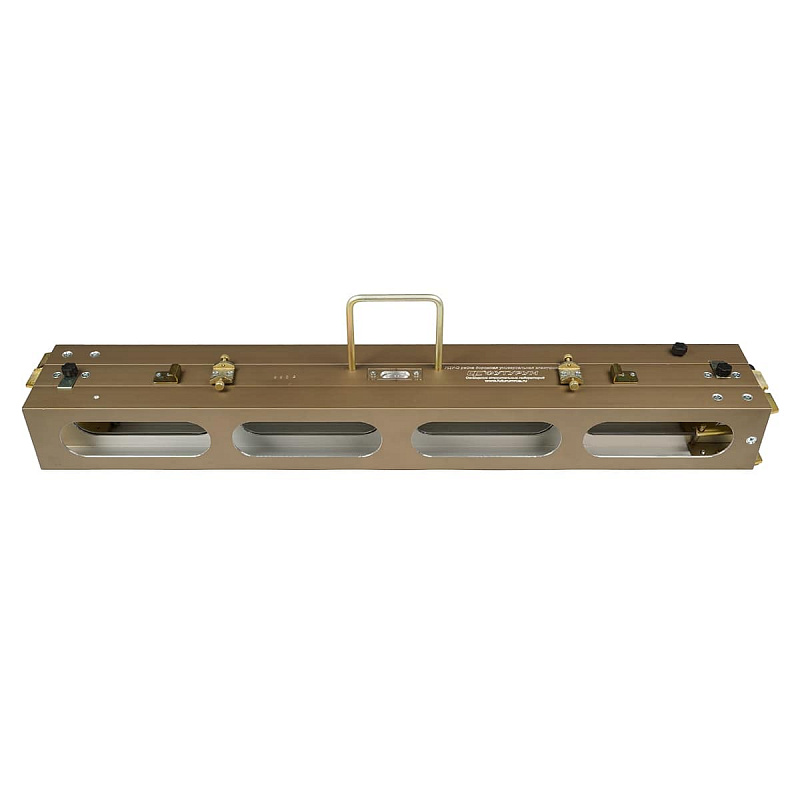

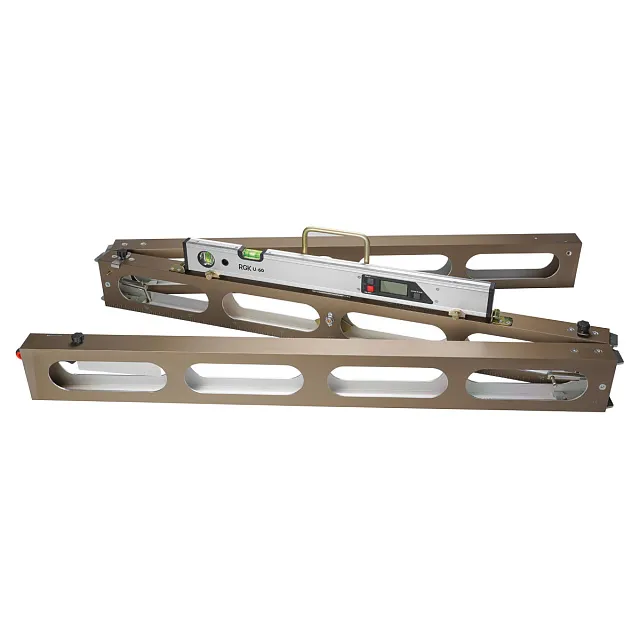

Все три составные части соединяются между собой с помощью специальных винтов с удлиненной рифленой головкой и самофиксирующимся подпружиненным пальцем для комфортной фиксации. Шарниры рейки расположены во внутренней стороне корпуса, что позволяет надежно зафиксировать дорожную рейку КОНДОР Э в рабочем положении. При этом для уменьшения веса всего прибора в шарнирах сделаны технологические отверстия.
Гальваническое покрытие корпуса
Высокая точность дорожной рейки - отклонение от прямолинейности составляет всего 0,2 мм на 3 м длины - достигается за счет специальной конструкции корпуса, который дополнительно упрочняется гальваническим покрытием, которое, кроме этого, обеспечивает невосприимчивость к повреждениям от механических воздействий при использовании на грунтовых, бетонных и иных жестких поверхностях. При этом такое покрытие защищает рейку от прилипания пыли и грязи.
Где применяются
Рейки дорожные универсальные РДУ-КОНДОР и РДУ-КОНДОР-Э предназначены для измерений:
- неровностей оснований и покрытий автомобильных дорог и аэродромов по ГОСТ 56925-2016;
- параметров геометрических элементов автомобильных дорог по ГОСТ Р 52577-2006;
- параметров уклонов автомобильных дорог по ГОСТ Р 52577-2006 (для рейки дорожной универсальной РДУ-КОНДОР);
- толщины слоев покрытий автомобильных дорог по ГОСТ Р 52577-2006;
- вноситься в Госреестр РФ средств измерений РДУ-КОНДОР с ценой делений 0,2 ‰ (Патент на полезную модель №158884);
- крутизны заложения откосов и насыпей при строительстве и ремонте автомобильных дорог и аэродромов;
- линейных размеров, отклонений формы и взаимного положения поверхностей деталей, изделий, конструкций и технологической оснастки, изготавливаемых на заводах, строительных площадках и полигонах по ГОСТ Р 58939-2020;
- колейности покрытия в соответствии с пунктом 4.7 ОДМ 218.4.039-2018;
- линейных параметров, характеризующих техническое состояние дорог и улиц в соответствии с требованиями ГОСТ Р
50597-2017.
Рейки применяют при эксплуатации и ремонте автодорог, а также при расследовании ДТП службой ГИБДД
Характеристики
- Длина в рабочем состоянии 3000 мм
- Масса10.7 кг
- Цена деления шкалы рейки5 мм
- Пределы погрешности измерений длины± 2 мм
- Погрешность при измерении откосов±2°30´
- Диапазон измерения толщины покрытий 5-150 мм
Диапазон измерения крутизны откосов
- 1:3 18°26´
- 1:2 26°34´
- 1:1.5 53°41´
- 1:1 45°
- Гарантия 1 год
