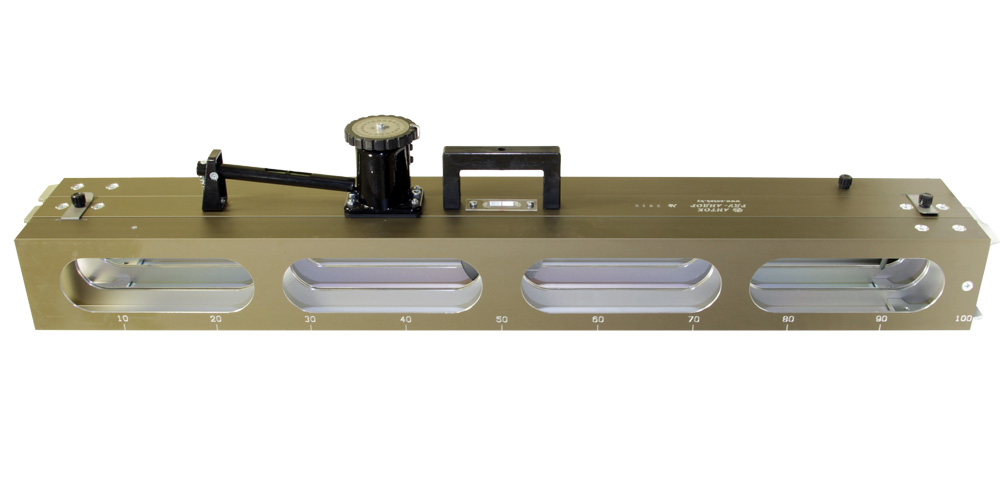

РДУ АНДОР – универсальная складная 3-х метровая рейка.
Дорожные рейки АНДОР с механическим отсчетным устройством изготовлены из специального алюминиевого профиля. Рейка может быть использована в наиболее жестких условиях эксплуатации.
Рейка РДУ-АНДОР предназначена для измерений:
· неровностей поверхностей оснований и покрытий автомобильных дорог и аэродромов;
· уклонов проезжей части и обочин дорог;
· крутизны откосов и насыпей при строительстве и ремонте автомобильных дорог и аэродромов;
· толщины покрытий;
· для контроля отклонений от прямолинейности, уклонов и неровностей поверхностей строительной продукции
Стандартный комплект: рейка в сборе, клиновой промерник, чехол, паспорт, инструкция по эксплуатации, СВИДЕТЕЛЬСТВО О ПОВЕРКЕ
Дорожная рейка АНДОР - трехступенчатый прибор, предназначенный для измерений неровностей дорожного полотна, крутизны насыпей, откосов при проведении ремонтных работ. Для измерения просветов рейка оснащена клинковым промерником. Высокая точность - отклонение от прямолинейности составляет всего 0,2 мм на 3 м длины - достигается за счет специальной конструкции корпуса, который дополнительно упрочняется гальваническим покрытием.
Основные характеристики
- Длина в разложенном виде 3 м.
- 2-процентное деление шкалы измерительной головки.
- Ребра жесткости на внутренней стороне конструкции.
- Работа при температурах от -50 до +50°C.
- Масса 10 кг.
Продуманная конструкция
Все три секции скрепляются между собой специальными винтами с удлиненной рифленой головкой и самофиксирующимся подпружиненным пальцем для комфортной фиксации. Шарниры дорожной рейки РДУ АНДОР расположены во внутренней стороне корпуса, что позволяет надежно зафиксировать инструмент в рабочем положении. При этом для облегчения веса всего прибора в шарнирах сделаны технологические отверстия.
Гальваническое покрытие корпуса
Обеспечивает прочность конструкции дорожной рейки и, вместе с тем, невосприимчивость к повреждениям от механических воздействий при использовании на грунтовых, бетонных и иных жестких поверхностях или от возможных падений. При этом такое покрытие защищает рейку от прилипания пыли и грязи.
| Дорожная рейка РДУ-АНДОР | |
|---|---|
| Длина в рабочем состоянии | 3000 ± 2 мм |
| Отсчетное устройство | измерительная головка |
| Цена деления шкалы (дискретность) отсчетного устройства | 2‰ |
| Диапазон измерения уклонов | 0 - 100‰ |
| Пределы допускаемой абсолютной погрешности измерения уклонов | 3‰ |
| Значение углов наклона при измерении крутизны откосов |
1:3 (18°26´), 1:2 (26°34´), 1:1,5 (33°41´), 1:1 (45°) |
| Погрешность при измерении откосов | ±2°3' |
| Диапазон измерений просветов под рейкой | 0,5 - 15 мм |
| Погрешность измерений просветов под рейкой | ±0,2 мм |
| Диапазон измерений толщины покрытий | 0 - 150 мм |
| Погрешность измерений толщины покрытий | ±0,5 мм |
| Допустимая температура эксплуатации | -50°C - +50°C |
| Допустимая температура хранения | -60°C - +50°C |
| Масса | 10 кг |
