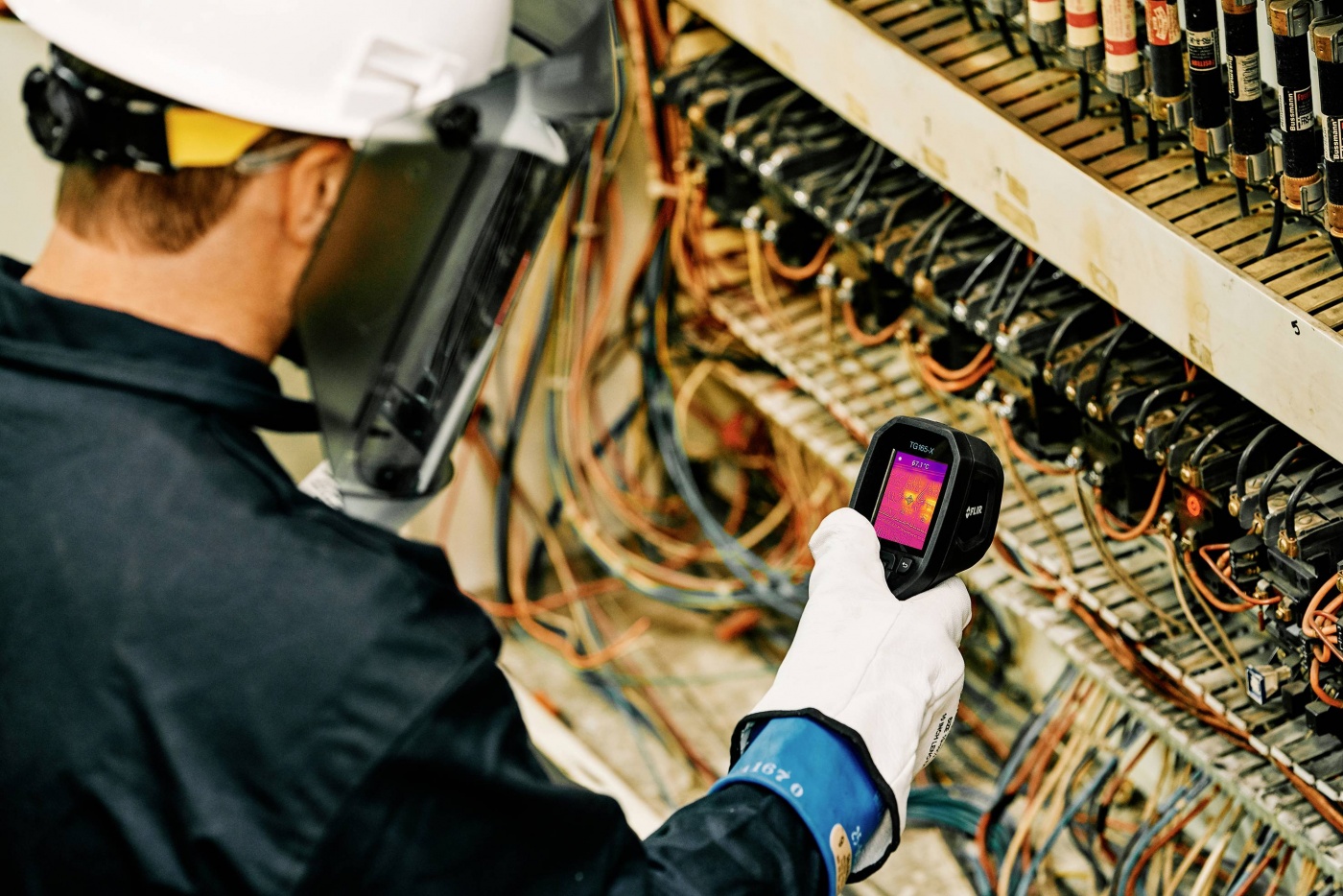

Тепловизор FLIR TG165-X с рабочим диапазоном от -25°C до 300°C применяется для теплового мониторинга и контроля при проведении диагностики электропроводки, распределительных щитов и оборудования, поиске теплопотерь, инспекциях отопительных систем и др.
Тепловизор основан на технологии мультиспектрального динамического отображения MSX, которая совмещает термограммы с четким изображением, полученным при помощи цифровой камеры. Все это позволяет различить мельчайшие детали даже при большой скученности коммуникаций, что особенно удобно при анализе снимков в офисе, когда нет возможности сравнить их с реальной картиной, и точно выявить причину неисправности или аномальный участок.
Ключевые характеристики
- Цифровая камера 2 МП (1600х1200 пикселей).
- 6 цветовых палитр на выбор для оптимального восприятия.
- Автоматическая настройка качества изображения.
- Защита корпуса по классу IP54.
- Объемная память на 50000 тепловых снимков.
- До 5 часов работы от аккумулятора.
- Вес 400 г.
Преимущества модели
FLIR TG165-X оборудован лазерным целеуказателем для упрощенного наведения на отдельные детали или небольшие объекты. При этом прибор формирует не просто лазерную точку, а полноценную легко различимую мишень.
Доступна настройка коэффициента излучения для получения достоверных показаний на глянцевых, зеркальных или хромированных поверхностях. Большой экран и широкое поле зрения помогают легко локализовать проблемный участок.
Небольшой вес, устойчивый к падениям корпус и подсветка экрана упрощают проведения длительных тепловизионных инспекций в условия промышленного предприятия.
| FLIR TG165-X | |
|---|---|
| Изображения и оптические данные | |
| Цифровое улучшение изображения | не предусмотрено |
| Тепловая чувствительность/NETD | <70 мК |
| Поле зрения | 51° × 66° |
| Минимальное расстояние фокусировки | 0,3 м (0,98 футов) |
| Соотношение расстояния и пятна | 24:1 |
| Псевдо-двойной диапазон | не предусмотрен |
| Частота изображения | 8,7 Гц |
| Фокус | фиксированный |
| Параметры детектора | |
| Массив фокальных плоскостей/спектральный диапазон | неохлаждаемый микроболометр/7,5-14 мкм |
| Шаг детектора | 17 мкм |
| Параметры изображения | |
| Разрешение экрана | 320 × 240 пикселей |
| Дисплей | 2,4 дюйма, угол обзора 80° |
| Настройка изображения | автоматическая |
| Режимы изображения |
MSX® (мультиспектральная динамическая визуализация) визуальный (с показаниями температуры) |
| Галерея | предусмотрена |
| Измерение и анализ | |
| Диапазон температуры объекта | от -25°C до +300°C (-13°F — 572°F) |
| Точность |
50°C — 100°C (122°F — 212°F) с точн. ±1.5°C (±3°F) 0°C — 50°C/100°C — 300°C (32°F — 122°F/212°F — 572°F) с точн. ±2.5°C (±5°F) -25°C — 0°C (-13°F — 32°F) с точн. ±3°C (±7°F) |
| Минимальное расстояние измерения | 0.26 м (0.85 футов) |
| Экспонометр | центральное пятно (вкл/выкл) |
| Цветовая палитра | Iron, Rainbow, Whitehot, Blackhot, Arctic, Lava |
| Настройка и сервисные функции | |
| Команды настроек | локальная адаптация единиц измерения, язык, дата и формат времени Яркость экрана (высокая, средняя, низкая) Галерея, удаление изображений |
| Коррекция коэффициента излучения | 4 предустан-х уровня с пользовательской настройкой 0,1–0,99 |
| Хранение изображений | |
| Память для хранения | 4 ГБ |
| Объем для хранения | 50 000 изображений |
| Формат файла изображения | JPEG с точечными временными данными |
| Цифровая камера | |
| Разрешение цифровой камеры | 2 МП (1600 × 1200 пикселей) |
| Фокус | фиксированный |
| Поле зрения | 71° × 56°, адаптируется к ИК-объективу |
| Фонарик и лазерная указка | |
| Световой поток | светодиод (вкл/выкл) |
| Светоотдача | 100 люмен |
| Лазерная указка | указание размера измерительной зоны |
| Тип лазера | класс 1 |
| Интерфейсы передачи данных | |
| Интерфейс | USB 2.0 |
| Стандарт | USB USB Type-C высокоскоростной; п. данных/питание |
| Питание | |
| Тип батареи | перезаряжаемая литий-ионная, 3,7 В, акк. батарея |
| Время работы аккумулятора | 5 часов сканирования (LCM средней яркости) 4,5 часа при включенном лазере (LCM средней яркости) |
| Время зарядки минимум | 30 дней |
| Тип подзарядки | аккумулятор заряжается внутри камеры; от 4 часов до 90%, от 6 часов до 100% |
| Управление энергопотреблением | регулируемый: выкл, 5 минут, 15 минут, 30 минут |
| Дополнительно | |
| Диапазон рабочих температур | от -10°C до 45°C (от 14°F до 113°F) |
| Инкапсуляция | стандарт IP54 (IEC60529) |
| Ударостойкость | 25 г (МЭК 60068-2-27) |
| Вибрация | 2 г (МЭК 60068-2-6) |
| Допустимое падение | 2 м (протестировано) |
| Безопасность | стандарт CE/CB/EN61010/UL |
| Монтаж штатива | 6,35 мм (UNC ¼”-20) |
| Габариты (Д × Ш × В) | 210 × 64 × 81 мм |
| Вес | 0,394 кг (13,9 унции) |
