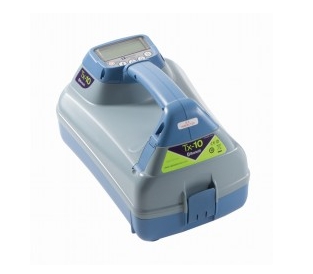

Трассопоисковый генератор Tx-10B (iLoc) Radiodetection

Генератор мощность 10Вт, iLOC - дистанционное управление по Bluetooth

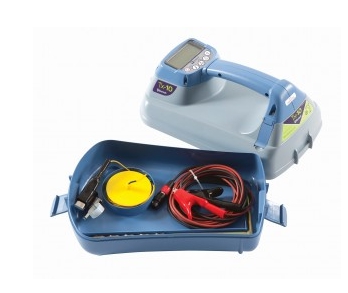

Трассопоисковый генератор Tx-10B мощностью 10Вт и функцией iLoc - это связь по Bluetooth с большей дальностью действия между локатором и генератором, что позволяет оператору управлять мощностью и частотой сигналов на расстоянии до 450 м. Tx-10B имеет максимальную мощность с режимами поиска неисправностей и CD. Режим поиска повреждений кабелей (Fault Find) позволяет находить повреждения изоляции кабелей и труб с точностью до 10см. Частоту и уровень выходной мощности генератора можно устанавливать самостоятельно. Генератор Tx-10B поставляется в комплекте с кабелями для подключения, удлинительной катушкой, штырём заземления, неодимовым магнитом для подсоединения кабеля генератора к объекту, батареями питания.

Применение

Использование со всем спектром прецизионных локаторов и локатором маркеров компании Radiodetection для поиска и трассировки кабелей и труб. Использование с системой PCM для усиления детектируемых сигналов при топографической съемке трассы трубопровода.

Основные особенности генератора

• Мощность генератора: 10 ватт
• Поиск неисправностей 8 кГц – обнаружение неисправностей от короткого замыкания до 2 МОм
• Обнаружение неисправностей по направлению тока – для поиска неисправностей на больших расстояниях
• Несколько парных частот для определения направления тока (количество зависит от модели)
• Ток подается при 30 или 90 В для более точного обнаружения сигнала на линиях с высоким импедансом
• Диапазон рабочих частот от 256 Гц до 200 кГц
• Выбираемые режимы поддерживают определенные диапазоны частот модели локатора (Tx-10B требуется для моделей PTLM)
• 8 частот индукции
• Функция iLOC (Tx-5B и Tx-10B)
• Функция SideStepauto
• Функция мультиметра
• Лоток для принадлежностей (для штыря заземления, проводов прямого подключения и катушки заземления)

Функции iLOC

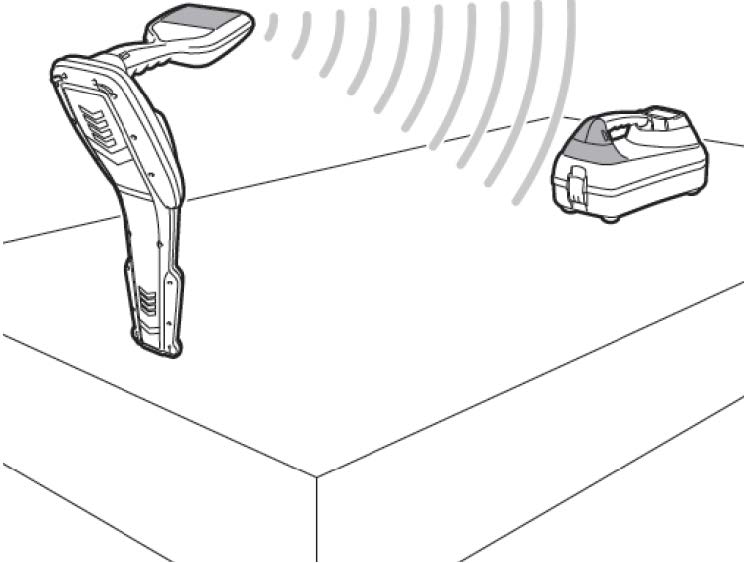

Генератор расширяет функции трассопоисковой системы и даёт возможность локации на больших расстояниях. iLOC – это стандартная функция всех моделей локаторов RD8100. Функция iLOC позволяет вам управлять генераторами с модулями Bluetooth (модели Tx-5B или Tx-10B) дистанционно, используя ваш локатор RD8100 или RD7100. С помощью iLOC вы можете настроить частоту выходного сигнала и уровень мощности, а также использовать функцию SideStep. Команды iLOC посылаются через модуль Bluetooth, который может работать на расстоянии до 450 м в зоне прямой видимости. Для использования функции iLOC, генератор и локатор должны быть спарены. После того как генератор и локатор спарены, вы можете изменить частоту выходного сигнала генератора дистанционно, используя локатор.

Для оптимальной работоспособности выполните следующее:

• Минимизируйте помехи в зоне прямой видимости.
• Поднимите генератор над землей на 30-60 см.
• Сориентируйте экран локатора по направлению к генератору.

Функция iLOC позволяет вам настроить мощность выхода генератора дистанционно, вы также можете перевести генератор в режим standby, а затем «разбудить» его дистанционно. У генератора Radiodetection Tx10B наибольший выходной ток. Генератор имеет запатентованный трехкаскадный фазочувствительный усилитель, во всём диапазоне получение постоянного тока с компенсацией импеданса заземления при прямом подключении или индуктивной связи. Функция SideStepauto позволяет рассчитывать оптимальную частоту на основе полного сопротивления (импеданса) относительно земли. В генераторе эта информация используется для оптимизации частоты в режиме активной работы. SideStepauto позволяет повысить точность локации и продлить срок службы батарей. Генератор имеет режим мультиметра, обеспечивающий измерение линейного напряжения, тока и импеданса.

Технические характеристики генератора
