Что такое сканер NAVMOPO S1
NAVMOPO S1 - работает по принципу одновременного определения своего место положения и дополнения карты (облака) окружающего пространства, простыми словами сканер каждый момент времени сканирует окружающее пространство вокруг себя и слой за слоем дополняет облако точек на всем пути. В NAVMOPO S1 имеется инерциальная система (IMU), которая помогает сканеру определять свое местоположение в пространстве.
Сканер NAVMOPO S1 можно оснастить камерой 360, стабилизационным жилетом, компоновать с GNSS приемником и рюкзаком и получать мобильную сканирующую систему.
Особенности:
- 320 000 точек в секунду;
- точность 1 см;
- 16 канальный лидар;
- дальность 120 м;
- облако точек в режиме реального времени;
- геопривязка;
- легкий и портативный;
- два аккумулятора емкостью 6600 мАч каждый с возможностью горячей замены.
Где применяют сканер NAVMOPO S1
В помещении, на улице и под землей:
- съемка зданий и сооружений;
- создание поэтажных планов;
- съемка зданий и сооружений для экспертизы;
- съемка прилегающих территорий для благоустройства;
- топография;
- съемка промышленных территорий;
- подсчет объемов складов сыпучих материалов;
- маркшейдерский замеры;
- съемка подземных и наземных выработок.
Облако точек в режиме реального времени
Использование SLAM технологии позволяет отображать облако точек в режиме реального времени на смартфоне.
Большая дальность сканирования
Благодаря современному лидару сканер S1 позволяет выполнять точные 3D-измерения различных объектов на расстоянии до 120 метров. Угол обзора по вертикали 360°, по горизонтали 285°.
Два аккумулятора в комплекте
Два аккумулятора с возможностью горячей замены обеспечивает бесперебойную работу сканера в течении 6 часов.

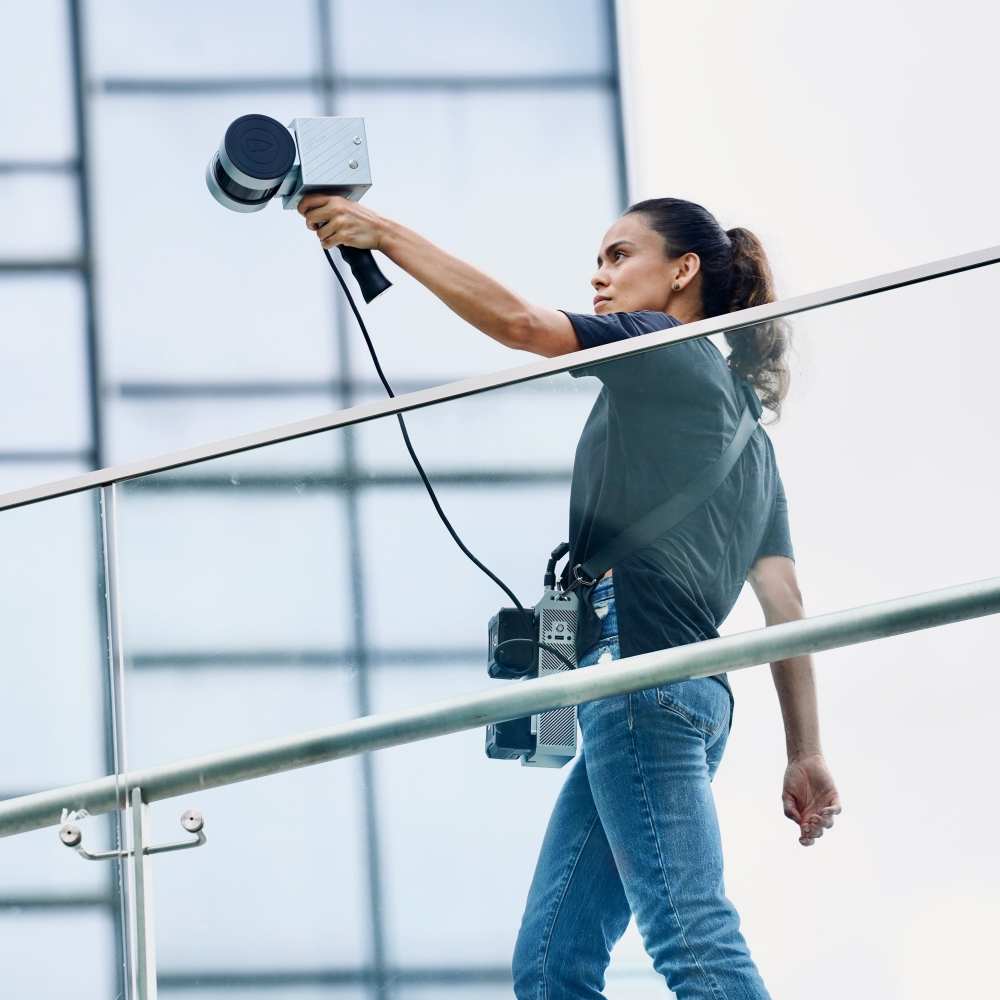

Портативность
Легкий и компактный прибор, его можно переносить, как в кейсе, так и в рюкзаке. Он легко помещается в ручную кладь.
Программное обеспечение NAVMOPO Scan для управления сканером
На смартфон устанавливается программное обеспечение для управления сканером NAVMOPO Scan, оно позволяет:- отображать файлы проектов, объем памяти, время автономной работы;
- визуализирует облако точек в режиме реального времени;
- отслеживать состояние GNSS приемника;
- управляет файлами и импортировать их.
NAVMOPO Model - программное обеспечение для постобработки облака точек
Программное обеспечение NAVMOPO Model - это профессиональный инструмент для обработки данных лазерного сканирования, с ее помощью вы можете делать:- регистрировать (сшивать) облака;
- чистить облако (удалять ненужные объекты и участки);
- "сажать" облако точек по маркам в нужную систему координат;
- делать разрезы и сечения;
- обводить контур по сечению и выгружать в DXF;
- выполнять подсчет объемов;
- выполнять автоматическое распознавание деревьев и вычислять показатели лесного массива, таких как биомасса и объем ствола;
- импортировать данные в форматах: LAS, e57.
Аксессуары для получения более качественных данных
- камера 360 - камера NAVMOPO делает качественные цветные панорамы и позволяет раскрашивать облако точек по ним;
- рюкзак - рюкзак NAVMOPO с GNSS приемником V1 позволяет получить облако точек в системе координат с точностью 1,5 см. Работает в режиме RTK;
- стабилизационный жилет - он снижает нагрузку на оператора, помогает вести съемку в движении, свободно перемещаться со сканером, уменьшает колебания, в результате чего облако точек получается более качественным.
Технические характеристики
Точность измерений 1 см
Скорость сканирования 320 000 точек в секунду
Лидар 16 каналов
Класс лазера Класс 1 (λ=905 нм)
Угол поля зрения 360° х 285°
Вертикальное угловое разрешение 2°
Горизонтальное угловое разрешение 0.36°
Обработка в режиме реального времени
Встроенная память 512 Гб
Класс защиты сканера: IP65
блока управления: IP54
Рабочая температура от -30°С до +50°С
Емкость аккумулятора 6600 мАч * 2
Вес сканера 1,9 кг
Вес блока управления 1,6 кг
