Локатор Radiodetection RD500-B

Поиск пластиковых труб под землёй

Локатор водопроводных труб RD500-B - недорогой и эффективный прибор для обнаружения заглубленных пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500-B может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.

Принцип действия трассоискателя пластиковых коммуникаций

Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500-B позволяет определить точное месторасположение водопроводной, канализационной пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

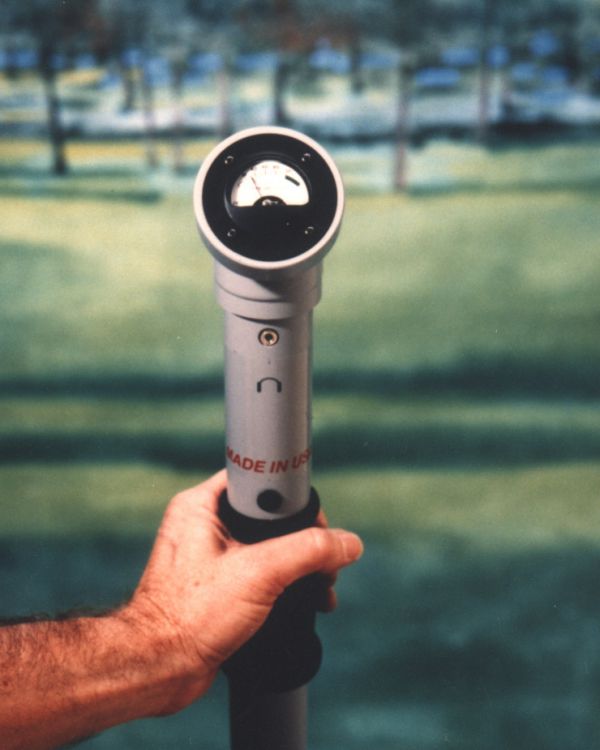

Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.

Характеристики локатора

RD500-B дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров. Лучше всего работает при значениях давления трубы в диапазоне от 3 до 7 бар; максимальное давление 10 бар.

Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей площади на поверхности.

Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера - здесь сигнал передатчика TransOnde разделяется или ослабляется.

Комплекты

1. Комплект RD500 S – для разбрызгивателей и местных линий
   Комплект RD500 S включает в себя передатчик TransOnde низкой мощности (зеленый цвет) и адаптеры для пластиковых локальных водопроводных линий, а также для бытовых и промышленных систем пожаротушения.
2. Комплект RD500 W – для магистральных линий водоснабжения
   Комплект RD500 W обеспечивает возможность установки передатчиков TransOnde на сельские, муниципальные или промышленные системы водоснабжения для локации пластиковых магистралей.
3. Комплект W- Pak-A: пожарный гидрант
   Для присоединения к пожарному гидранту передатчика TransOnde высокой мощности (красный цвет) используются специальные адаптеры.
4. Комплект W- Pak-В: присоединение к измерителю расхода воды
   Для присоединения к расходомеру воды передатчика TransOnde средней мощности (желтый цвет) используются поставляемые адаптеры.

Технические характеристики локатора
