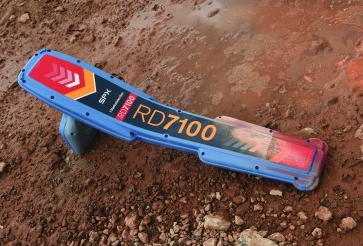

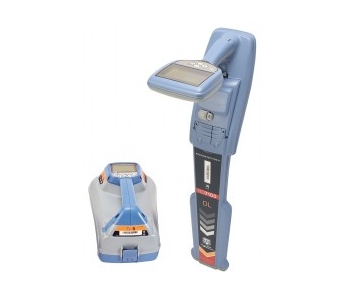

Трассоискатель инженерных коммуникаций и трубопроводов RD7100DL с генератором Tx-5
Новый трассоискатель трубопроводов для обследования заглубленных инженерных коммуникаций. Находит все виды кабелей и труб. Определяет глубину залегания коммуникаций и ток. Несколько режимов локации позволяют вам настроиться под конкретные задачи. RD7100 умеет определять повреждения оболочек кабеля с точностью до 10 см. Стабильно работает в экстремальных условиях. Не боится влаги и пыли, ему не страшны падения с небольшой высоты. Прочный корпус трассоискателя имеет класс защиты IP65.
Компания Radiodetection разработала много оригинальных технологий, которые широко используются в области дистанционной локации подземных коммуникаций и облегчают трудовые будни сотрудников ЖКХ, водоканалов, строительных компаний, коммунальщиков. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и ориентация по компасу. Они позволяют предупреждать повреждения и аварии на трубопроводах, инженерных и кабельных сетях. Делают более легкими и безопасными работы по вскрытию грунта. Все эти полезные функции не обошли стороной и трассоискатель RD7100.Трассоискатели RD прекрасно работают в суровых российских условиях
RD7100 — это серия профильных локаторов, построенная на данных генеалогии с целью повысить работоспособность, качество и надежность локации. Каждая из моделей этой серии оптимизирована для локализации конкретного типа инженерных коммуникаций. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически генерировать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности. Трассоискатели RD уже давно зарекомендовали себя как одни из лучших и стабильно работают в российских реалиях.
Особенности трассоискателя RD7100
- Высококонтрастный экран высокой чёткости не бликует и позволяет комфортно работать даже в условиях яркого солнечного освещения.
- Частоты, оптимизированы для локации определенного типа коммуникаций. Каждая модель поставляется с запрограммированным набором частот локации, выбранных для конкретного типа инженерных коммуникаций.
- Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации. С батарейным блоком трассоискатель весит всего 1,8 кг.
- Хорошо видимая, отражающая свет конструкция помогает защитить операторов и оборудование.
- Режим наведения. Быстрая трассировка искомой линии, используя стрелки с пропорциональным изменением длины и индикатор направления.
- Возможность локации на больших расстояниях. Генератор трассоискателя с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки.
- Ударопрочный корпус, защищённый от толчков, падений, проникновения влаги и пыли получил класс защиты IP65.
- Уровень точности определяется конфигурацией. Уникальная комбинация этой серии локаторов с пятью прецизионными наземными антеннами обеспечивает высокую точность и воспроизводимость данных локализации объектов.
- Подбирайте генератор для соответствующей модели трассоискателя для упрощения настройки и использования.
Совершенствуйте оборудование для расширения ваших возможностей с помощью дополнительных опций:
|
|
||
|
Блок литиево-ионных аккумуляторов |
GPS координаты проведённых обследований |
Зонды-передатчики |

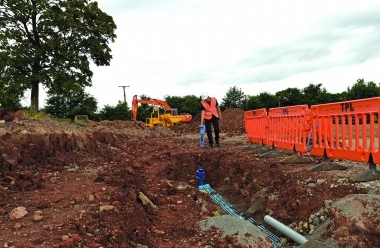

Маркировка и защита подземных объектов
Точная маркировка заглубленных объектов гарантирует минимальное время простоя при ремонтых работах. Предотвращает дорогостоящие аварии, обезопасят работу персонала, проводящего обследование.Режим наведения
Этот режим позволяет быстро обнаружить и провести трассировку любой линии. Информация о направлении искомой линии отображается рядом со стрелками-индикаторами, пропорционально изменяющим свою длину для помощи в поиске линии, а затем удерживания оператора на ее траектории. Одновременное отображение информации о глубине залегания и токе обеспечивает уверенность в трассировке именно искомой линии в насыщенных сетях. В случае неровной или пересеченной местности дифференцированная тональность звукового сигнала поможет освободить внимание пользователя для его концентрации на потенциальных опасностях.
Быстродействие и точность — режим Peak+
Режим Peak+ повышает точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.
- Добавление режима наведения обеспечивает более быстрое определение положения пика.
- Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.
Эффективная локализация кончиками пальцев
Интерфейс пользователя локатора RD7100 согласован с интерфейсами предыдущих прецизионных локаторов для снижения затрат на повторное обучение.
Гарантия качества обследования
С точки зрения предотвращения повреждений, когда людские и финансовые затраты могут быть существенными, строгое следование лучшим приемам работы особенно важно. Наблюдение за поведением и предупреждение развития навыков халатной и безответственной работы достаточно трудны. Локатор RD7100 имеет целый ряд функций, предназначенных для того, чтобы обеспечить применение лучших способов работы и целостность изделия перед использованием.
Высокая точность определения типа коммуникаций
Все трассопоисковые локаторы серии RD7100 поставляются с таким инновационным функциями компании Radiodetection, как StrikeAlert, ориентация по компасу и измерение глубины залегания в качестве стандартных. Каждая модель RD7100 также оптимизирована для локации инженерных коммуникаций определенного типа.ВОДОВОДЫ И ТРУБОПРОВОДНЫЕ ЛИНИИ: RD7100DL(G)
С четырьмя частотами для локации зондов-передатчиков локатор RD7100DL может применяться для трассировки глубоких трубопроводов, выполненных из различных материалов, включая: чугун, керамику, стекловолокно, бетон и кирпич. Дополнительно он может использоваться для локации сигналов систем катодной защиты, поданных на трубопроводы.
Получайте больше от вашей системы RD7100
ПРОГРАММА RD MANAGER ДЛЯ PC
Настройка, калибровка и обновление локатора с помощью PC. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.
Опции трассоискателей серии RD7100:
| Характеристика | локаторы серии RD7100 | |||||||||
| SL | DL | DLG | PL | PLG | TL | TLG | ||||
| Число частот локации | 4 | 5 | 5 | 5 | 5 | 7 | 7 | |||
| Число частот зондов | 4 | 4 | 1 | 1 | 3 | 3 | ||||
| Пассивные режимы | 2 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Компас в активных режимах | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Компас в пассивных режимах | CPS | CPS | Power Filters | Power Filters | ||||||
|
Определение глубины в режиме Power |
✔ | ✔ | ||||||||
| Встроенный GPS-приемник | ✔ | ✔ | ✔ | |||||||
| Запись данных эксплуатации | ✔ | ✔ | ✔ | |||||||
| Функция CALSafe™ | ■ | ■ | ■ | |||||||
| Силовые фильтры | ✔ | ✔ | ||||||||
| Поиск повреждений кабелей | ✔ | ✔ | ✔ | ✔ | ||||||
| Литиево-ионная батарея | ● | ● | ● | ● | ● | ● | ● | |||
| Габариты |
700х300х350 мм |
|||||||||
Генераторы трассоискателя
| Характеристика | генераторы | ||
| Tx-1 | Tx-5 | Tx-10 | |
| Макс. выходная мощность | 1 Вт | 5 Вт | 10 Вт |
| Число частот активной локации | 16 | 16 | 16 |
| Частоты индукции | 8 | 8 | 8 |
| Напряженность поля индукции | 0.7 | 0.85 | 1 |
| Режим Eco | ■ | ■ | |
| Литиево-ионная батарея | ● | ● | ● |
