Trimble X7 - компактный лазерный сканер с большими возможностями и удобством работы. Высокоскоростное 3D сканирование. Скорость съемки Trimble ® X7 3D - 500000 точек/сек, диапазон сканирования до 80 м. Благодаря дополнительной установки на прибор программного обеспечения Trimble Perspective (приобретается отдельно) вы получаете возможность управления сканером, визуализации и обработки 3D данных, создания 3D-моделей объектов в цвете с точностью до миллиметров в полевых условиях.
Области применения:
- Разработка и реализация проектов по строительству и реконструкции зданий и сооружений.
- Информационное моделирование (BIM)
- Предполагаемое проведение диагностики промышленных объектов
- Строительство дорог и других объектов дорожной инфраструктуры (развязки, туннели, мосты).
- В области горнодобывающей промышленности
В новейший наземный лазерный сканер Trimble X7 были внедрены новые технологии, позволяющие проводить автоматическую регистрацию, калибровку и самонивелирование.
Автокалибровка
Для того чтобы внести необходимые поправки в угломерный и дальномерный блоки, система автокалибровки Trimble X-Drive за 25 секунд до начала сканирования вносит все необходимые изменения в эти блоки (поправки за температуру, условия окружающей среды, приборные ошибки) без участия пользователя или использования целей. Автокалибровка дает возможность не производить ежегодное обслуживание сканера в специализированном центре, что позволяет избежать затрат на содержание оборудования.
Высокоскоростное сканирование

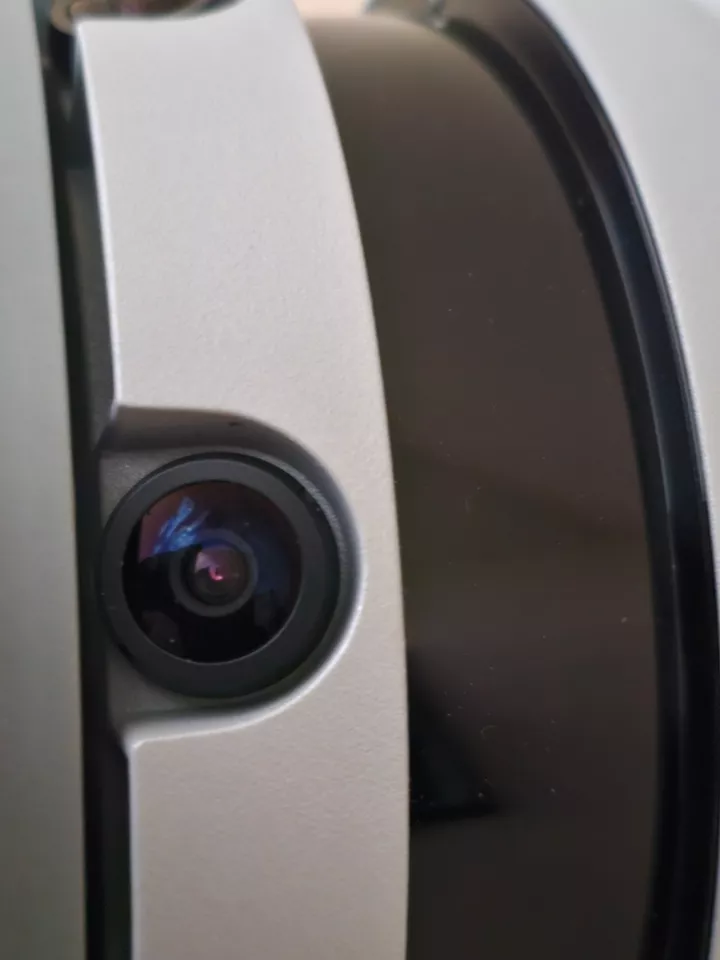

С помощью данного сканера Trimble X7 возможно выполнять сканирование со скоростью 500 тыс. точек в сек., при этом полный круговой скан выполняется от 1,34 до 15 минут, в зависимости от выбранной плотности, дальности и необходимости создания панорам с 3-х камер сканера для последующего окрашивания сканов (15 или 30 изображений) . Точность определения координат на расстоянии до 60 метров составляет 6 мм, что является достаточной для определения точных пространственных координат.
Для улучшения удобства работы, на поле можно разместить аннотации на элементах фотоабриса. При необходимости, аннотации можно геопривязать. Результаты передаются на компьютер с помощью беспроводного соединения или SD-карты.
Автовыравнивание
Система горизонтирования позволяет проводить быструю и точную нивелировку данных сканирования < 3” при установке сканера на штативе (диапазон ±5° для высокоточных измерений и до ±45° для оценочных измерений). Сканер может быть использован перевернутым вверх ногами для сканирования внутри колодцев или резервуаров.
Высокая чувствительность дальномера
Сканер предоставляет возможность выбора между двумя режимами сканирования: стандартным STD и высокочувствительным режимом HS. В стандартном режиме достигается максимальная скорость сканирования (0,5 млн точек в секунду). Режим HS предназначен для сканирования сложных поверхностей с различными коэффициентами отражения. Максимальное разрешение скана составляет 3,5 мм на 10 метров.
Автоматическая сшивка сканов в поле
Автоматическое сшивание сканов осуществляется благодаря использованию встроенного инерциального блока IMU и системы, которая отслеживает относительное местоположение сканера, Trimble Registration Assist. Эта система автоматически со́поставляет текущий скан с предыдущим или выбранным сканом, после чего происходит автоматическое уравнивание всех сканов. Этот процесс позволяет проверить качество и полноту сканирования на месте.
Управление сканером осуществляется с внешнего компьютера или планшета на Windows 10 с программой Trimble Perspective. Также предусмотрена возможность выполнить сканирование одним нажатием кнопки. Связь с X7 осуществляется через Wi-Fi или посредством USB-кабеля. Программа дает возможность контролировать процесс сшивки как автоматически, так и вручную, добавлять комментарии, изображения и измерения, а также сохранять и экспортировать данные в различных форматах, таких как LAS, PTX, E57, RCP, POD и другие. Полученные данные могут быть обработаны с помощью программного обеспечения Trimble (TRW, TBC, Tekla, SketchUp) или инструментов от других производителей (Autodesk, Bentley и другие).
Компактность
Для эксплуатации в суровых условиях.
Допустимые рабочие температуры: от -20 С до +50 С.
Степень защиты от пыли и воды по стандарту IP55.
| Технические характеристики | ||
|---|---|---|
| Основные характеристики | Тип сканера | Высокоскоростной лазерный 3D-сканер с комбинированный сервоприводом |
| Интерфейс | Внешнее управление | |
| Управление | Полевой контроллер | |
| Хранение данных | SD-карта, контроллер | |
| Камера | 10 Мп | |
| Возможности 3D-сканирования | Применение | Наземный 3D-сканер |
| Скорость сканирования | 500000 | |
| Класс лазера | 1 класс | |
| Максимальная дальность | 80 м | |
| Минимальная дальность | 0.6 м | |
| Поле зрения | 360°/282° | |
| Точность 3D-модели | 3,5 мм на 20 м | |
| Угловая точность | 21 " | |
| Точность дальномера | 2 мм | |
| Уровень шума | 3 мм на 60 м | |
| Возможности визуализации | Встроенная камера | Есть |
| Камеры | 10 Мп | |
| Внешняя камера | Нет | |
| HDR | Есть | |
| IR камера | Нет | |
| Скорость съемки | 1 мин | |
| Производительность системы | Тип компенсатора | Двухосевой компенсатор |
| Разрешение | 1" | |
| Диапазон работы компенсатора | ± 5' | |
| Точность установки компенсатора | ± 3" | |
| Управление и запись данных | Выбор области сканирования | По видеоизображению |
| Хранение данных | SD-карта, контроллер | |
| Передача данных | WLAN, USB | |
| Дисплей | Нет | |
| Питание | Тип | Съемный аккумулятор |
| Тип батареи | Li-Ion | |
| Время работы | 4 ч | |
| Окружающая среда | Рабочая температура | от –20°C |
| Температура хранения | от –40°C до + 70°C | |
| Защищенность | IP55 | |
| Размеры и вес сканера | Размеры сканера | 178 x 353 x 170 мм |
| Вес сканера без аккумулятора | 5.8 кг | |
| Вес аккумулятора | 0.35 кг | |
| Производитель | Trimble | |
| Габариты и вес | 50x30x70 см 6 кг | |
