Лазерный сканер Trimble X7 Kit с T10 Tablet

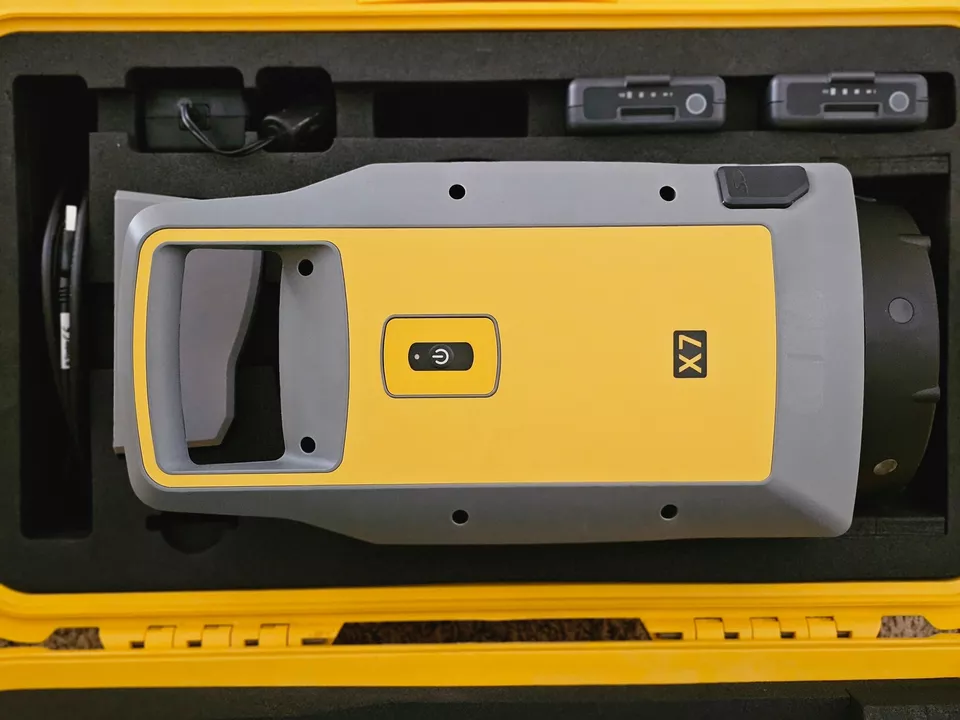

Комплект Trimble X7 Kit с T10 включает в себя:

Trimble X7 (лазерный сканер), T10 (контроллер) с программой Trimble Perspective, аксессуары - дополнительные аккумуляторы, рюкзак, легкий карбоновый штатив, адаптер для штатива и т. д.

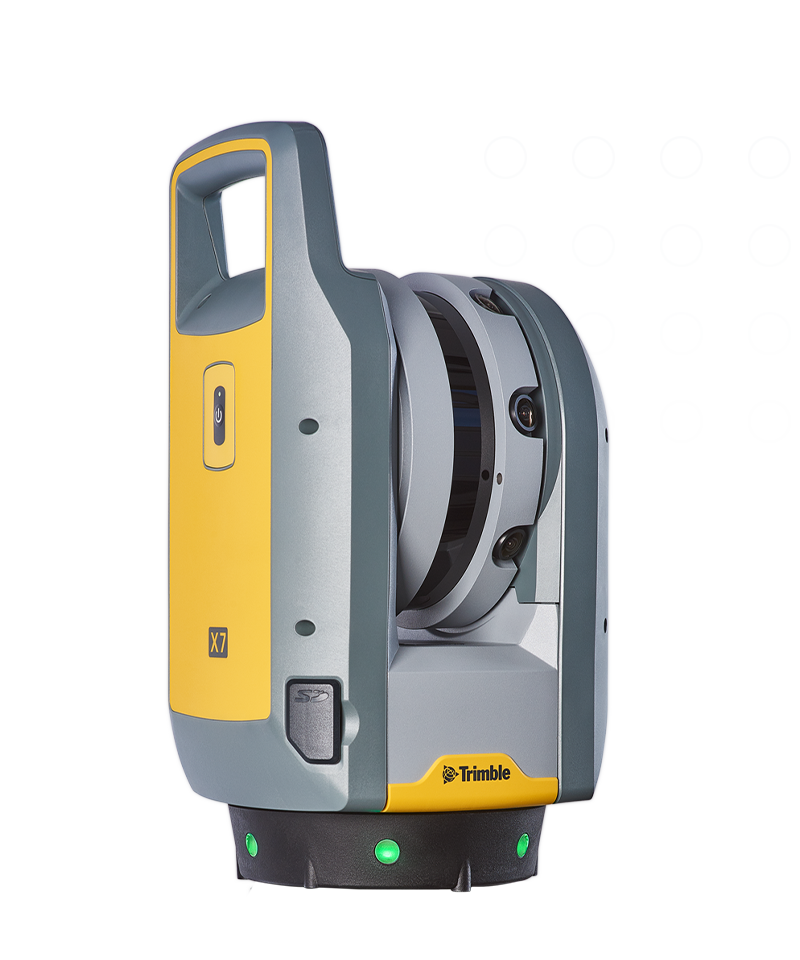

Trimble X7 - компактный лазерный сканер с большими возможностями и удобством работы. Высокоскоростное 3D сканирование. Скорость съемки Trimble ® X7 3D - 500000 точек/сек, диапазон сканирования  до 80 м. Благодаря дополнительной установки на прибор программного обеспечения Trimble Perspective (приобретается отдельно) вы получаете возможность управления сканером, визуализации и обработки 3D данных, создания 3D-моделей объектов в цвете с точностью до миллиметров в полевых условиях.

Области применения:

• Разработка и реализация проектов по строительству и реконструкции зданий и сооружений.
• Информационное моделирование (BIM)
• Предполагаемое проведение диагностики промышленных объектов

• Строительство дорог и других объектов дорожной инфраструктуры (развязки, туннели, мосты).
• В области горнодобывающей промышленности


В новейший наземный лазерный сканер Trimble X7 были внедрены новые технологии, позволяющие проводить автоматическую регистрацию, калибровку и самонивелирование.

Особенности Trimble X7 kit with T10 Tablet:

• В случае наклона прибора на +/-5°, система самонивелирования позволяет уменьшить время проведения полевых работ.
• Температурный диапазон от -20 до +50°C – сканер неприхотливый к погодным условиям
• Новейшая система самодиагностики X-Drive, которая позволяет производить автоматическое внесение поправок.
• Прибор имеет высокую степень пылевлагозащиты, а также имеет закрытое зеркало, что является лучшей защитой от негативных факторов окружающей среды и технологического процесса на стройке и производстве.
• Инерциальная система для отслеживания изменения местоположения прибора
• Контроллер T10  c тремя аккумуляторами
• С помощью программного обеспечения Trimble Perspective появилась возможность сшивать и просматривать облака точек прямо в поле, что значительно сокращает время обработки данных и уменьшает вероятность их пропуска.

Автокалибровка

Для того чтобы внести необходимые поправки в угломерный и дальномерный блоки, система автокалибровки Trimble X-Drive за 25 секунд до начала сканирования вносит все необходимые изменения в эти блоки (поправки за температуру, условия окружающей среды, приборные ошибки) без участия пользователя или использования целей. Автокалибровка дает возможность не производить ежегодное обслуживание сканера в специализированном центре, что позволяет избежать затрат на содержание оборудования.

Высокоскоростное сканирование

С помощью данного сканера Trimble X7 возможно выполнять сканирование со скоростью 500 тыс. точек в сек., при этом полный круговой скан выполняется от 1,34 до 15 минут, в зависимости от выбранной плотности, дальности и необходимости создания панорам с 3-х камер сканера для последующего окрашивания сканов (15 или 30 изображений) . Точность определения координат на расстоянии до 60 метров составляет 6 мм, что является достаточной для определения точных пространственных координат.

Для улучшения удобства работы, на поле можно разместить аннотации на элементах фотоабриса. При необходимости, аннотации можно геопривязать. Результаты передаются на компьютер с помощью беспроводного соединения или SD-карты.

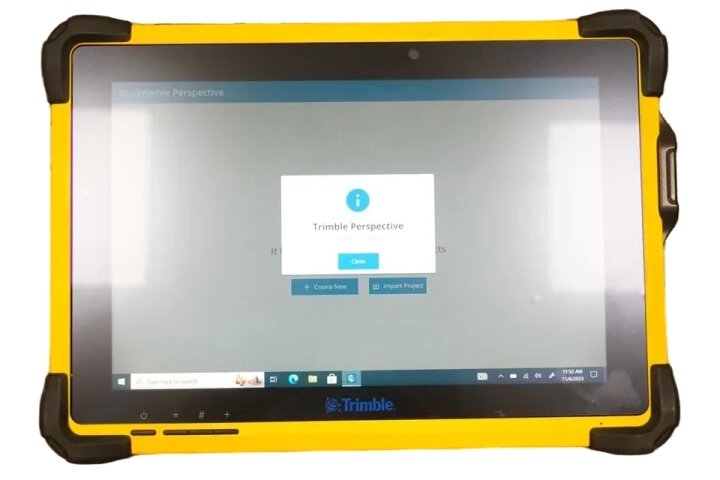

Планшет Trimble T10

С помощью защищенного планшета Trimble T10 можно управлять сканером, используя его как контролер управления. Защита планшета Trimble T10 от влаги и пыли IP65. Прочный корпус и прорезиненные вставки по углам гарантируют сохранность прибора даже в случае падений с высоты до 2 м. Trimble T10 обладает технологией «горячей» замены батареи, вы можете извлечь аккумулятор и установить другой, при этом контроллер продолжит работать от встроенного резервного источника питания, рассчитанного на 2 мин. В комплекте поставляется три аккумулятора: стандартный 5400 mAh и два повышенной емкости 8000 mAh.

Набор из 3х аккумуляторных батарей имеет запас заряда для проведения полевых измерений в течение одного рабочего дня. Предустановленная операционная система Windows 10 и ПО Trimble Perspective поставляется с Trimble T10.

Автовыравнивание
Система горизонтирования позволяет проводить быструю и точную нивелировку данных сканирования < 3” при установке сканера на штативе (диапазон ±5° для высокоточных измерений и до ±45° для оценочных измерений). Сканер может быть использован перевернутым вверх ногами для сканирования внутри колодцев или резервуаров.

Высокая чувствительность дальномера
Сканер предоставляет возможность выбора между двумя режимами сканирования: стандартным STD и высокочувствительным режимом HS. В стандартном режиме достигается максимальная скорость сканирования (0,5 млн точек в секунду). Режим HS предназначен для сканирования сложных поверхностей с различными коэффициентами отражения. Максимальное разрешение скана составляет 3,5 мм на 10 метров.

Автоматическая сшивка сканов в поле
Автоматическое сшивание сканов осуществляется благодаря использованию встроенного инерциального блока IMU и системы, которая отслеживает относительное местоположение сканера, Trimble Registration Assist. Эта система автоматически со́поставляет текущий скан с предыдущим или выбранным сканом, после чего происходит автоматическое уравнивание всех сканов. Этот процесс позволяет проверить качество и полноту сканирования на месте.

Управление сканером осуществляется с внешнего компьютера или планшета на Windows 10 с программой Trimble Perspective. Также предусмотрена возможность выполнить сканирование одним нажатием кнопки. Связь с X7 осуществляется через Wi-Fi или посредством USB-кабеля. Программа дает возможность контролировать процесс сшивки как автоматически, так и вручную, добавлять комментарии, изображения и измерения, а также сохранять и экспортировать данные в различных форматах, таких как LAS, PTX, E57, RCP, POD и другие.  Полученные данные могут быть обработаны с помощью программного обеспечения Trimble (TRW, TBC, Tekla, SketchUp) или инструментов от других производителей (Autodesk, Bentley и другие).

Компактность

Благодаря компактным размерам и массе, сканер Trimble X7 может быть помещен в небольшой рюкзак (входит в комплект). Набор включает в себя три стандартных аккумулятора Trimble от тахеометров S-серии, которые могут обеспечить до четырех часов непрерывного сканирования.

Для эксплуатации в суровых условиях.
Допустимые рабочие температуры: от -20 С до +50 С.
Степень защиты от пыли и воды по стандарту IP55.
