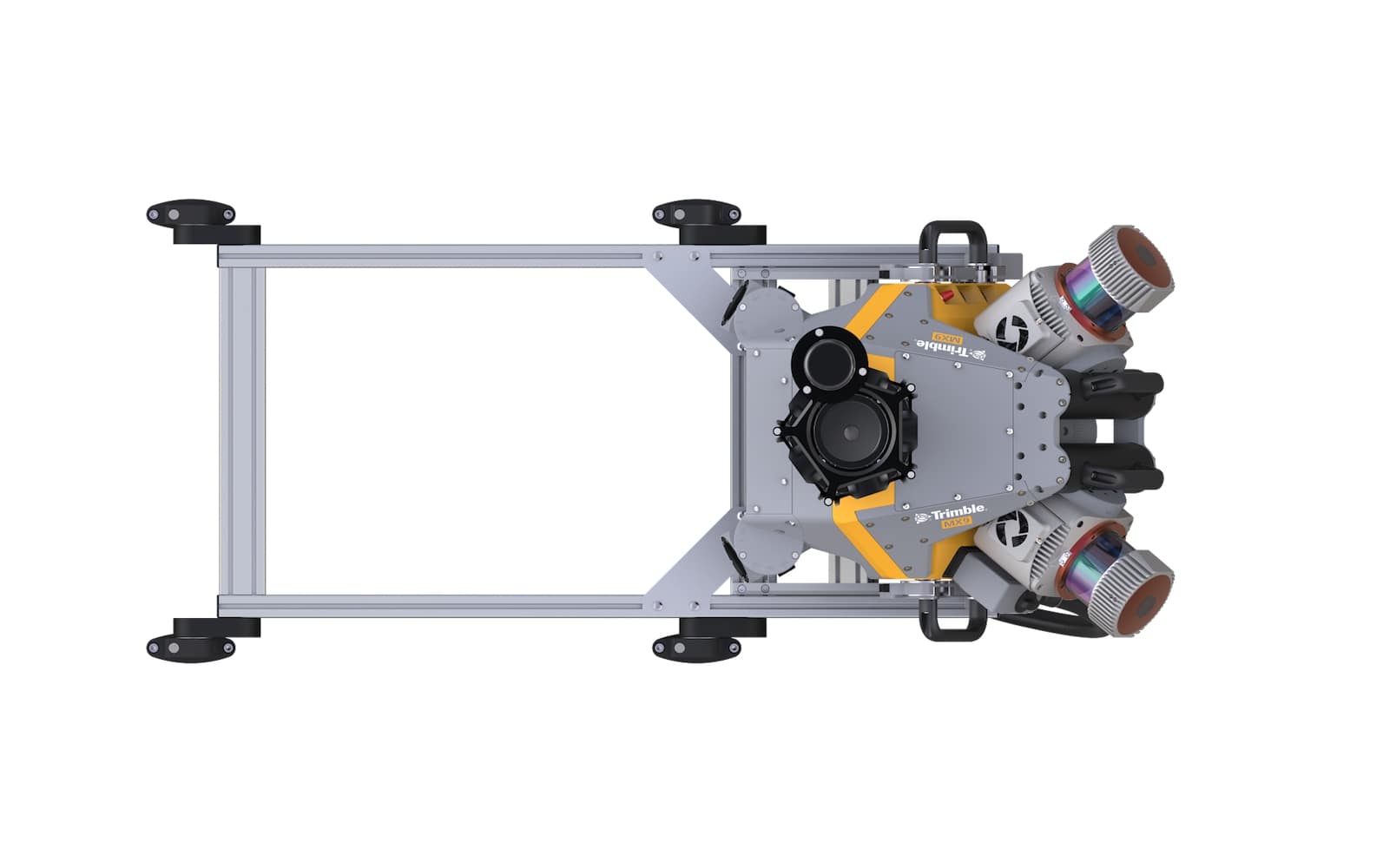

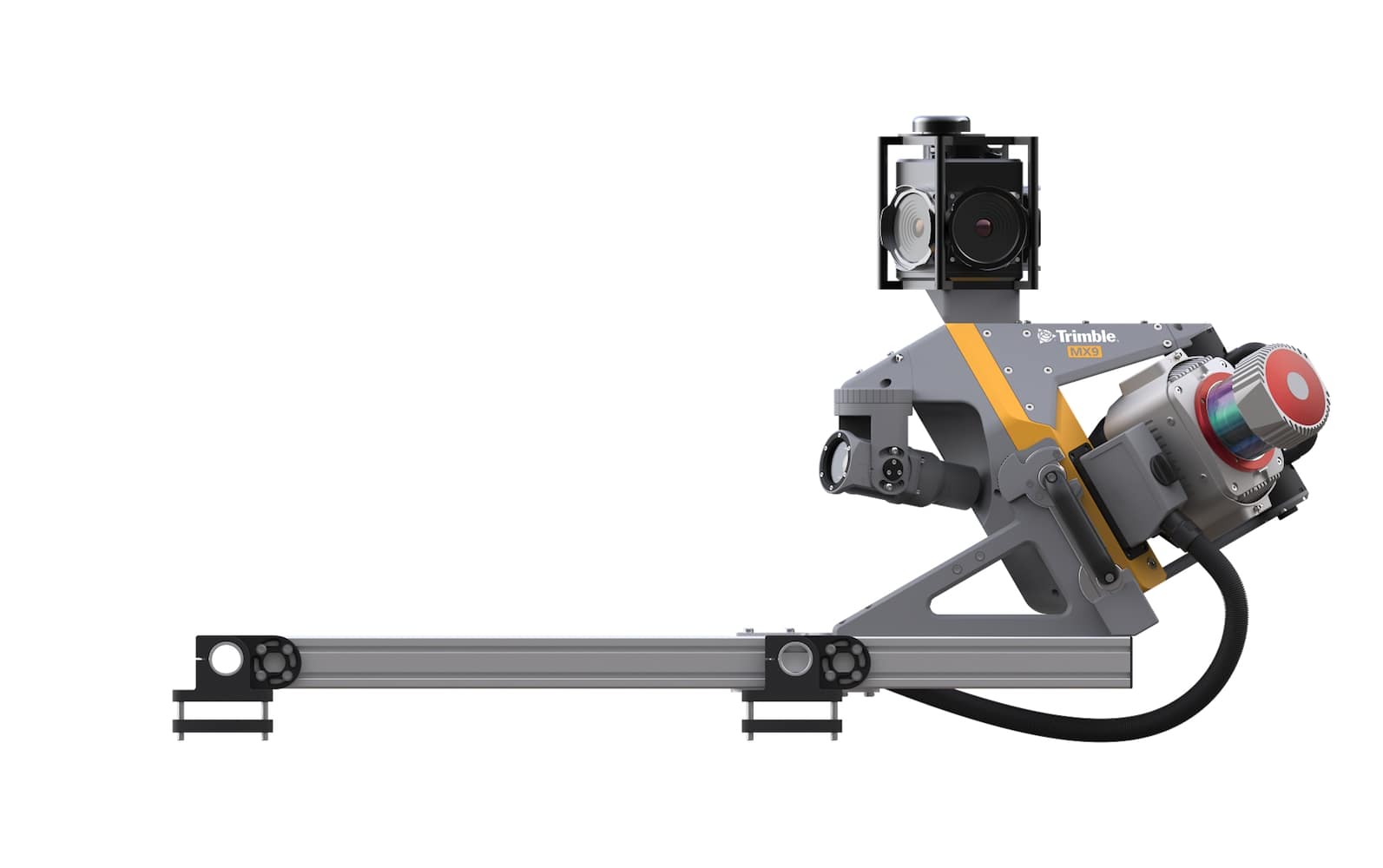

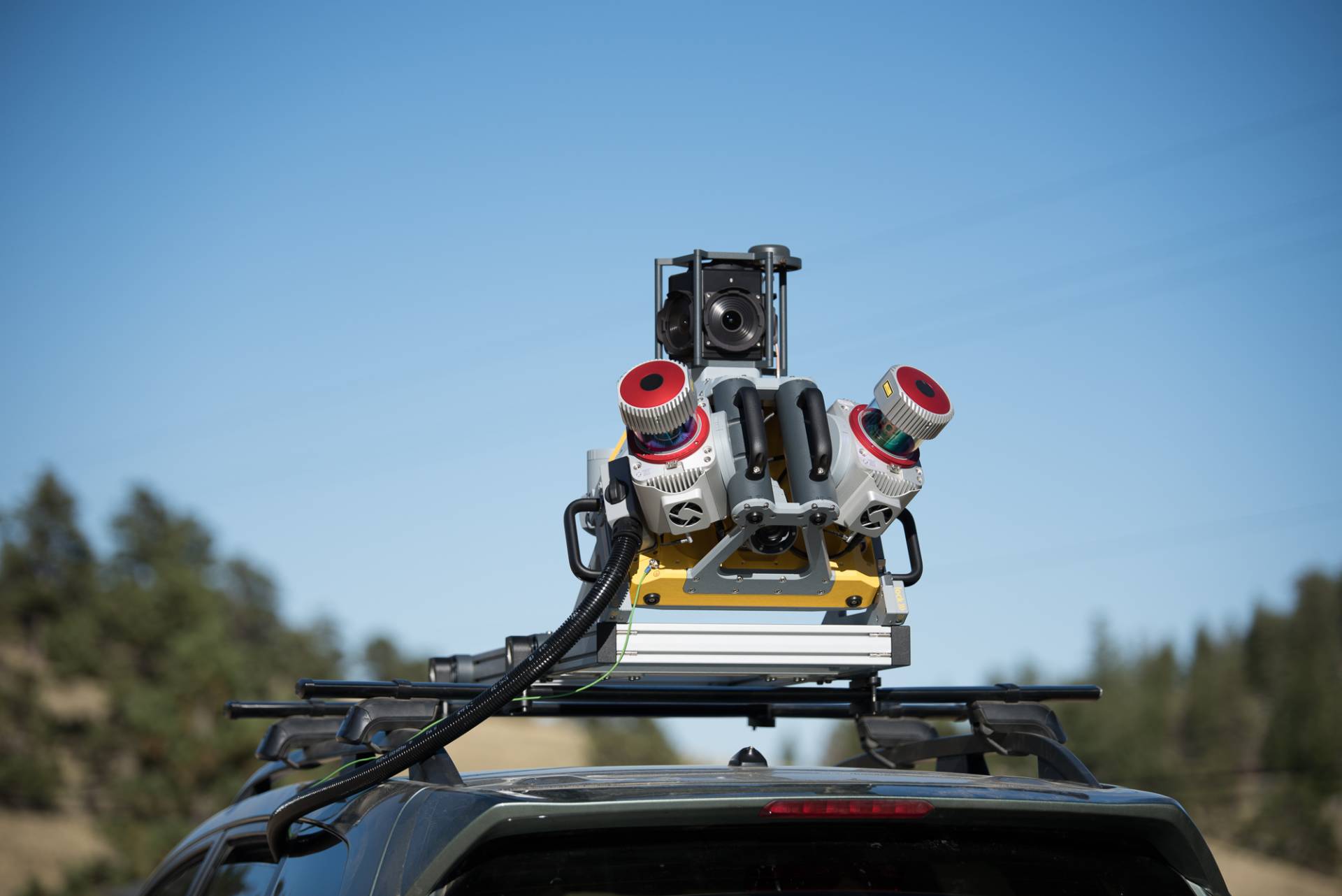

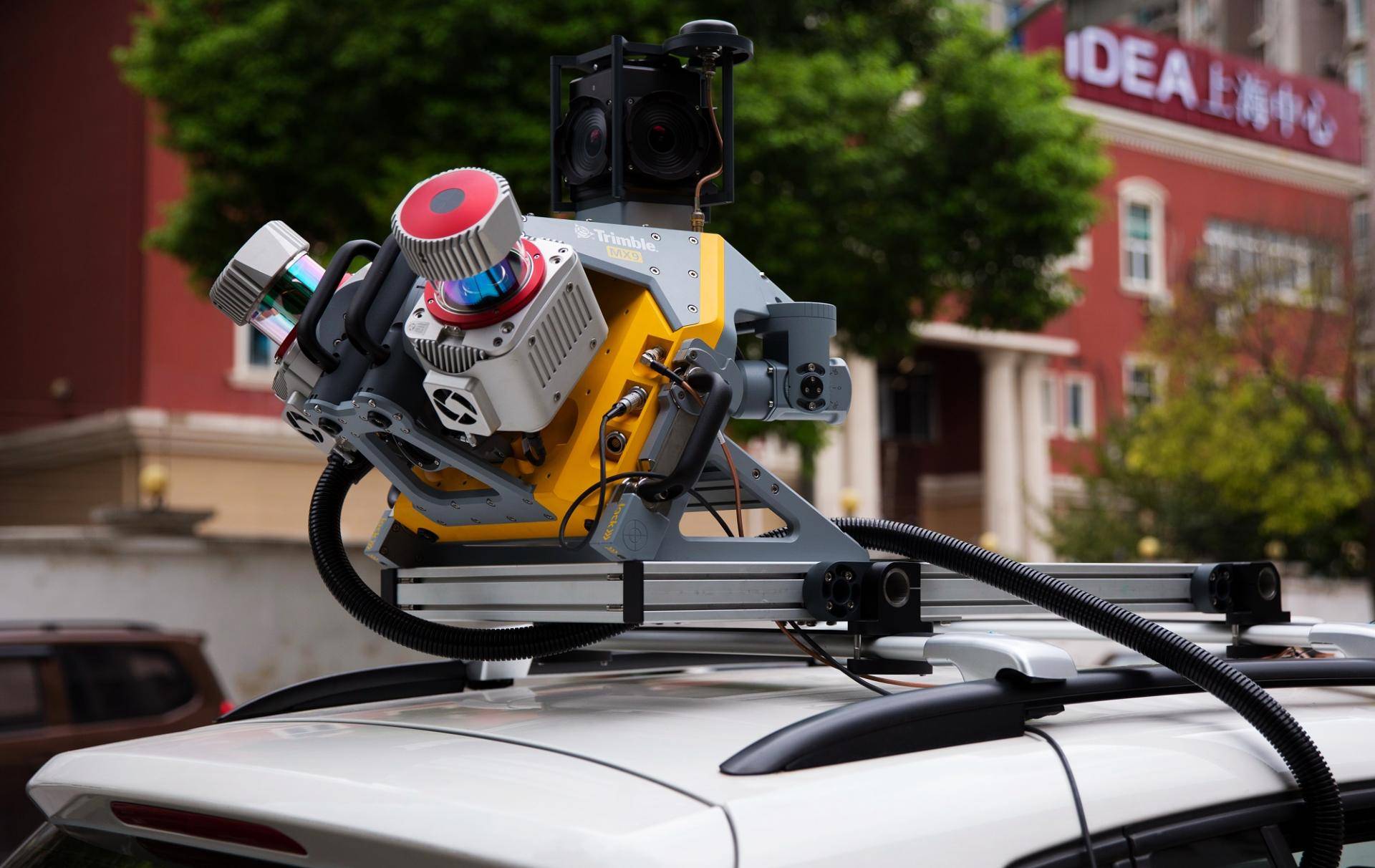

Система мобильного картографирования Trimble MX9 – новейшая сканирующая система, с помощью которой можно получить плотное облако точек с минимальными погрешностями. Компактные габариты и относительно небольшая масса системы позволяют установить её на любом транспортном средстве. Интуитивно понятное программное обеспечение TMI позволяет управлять устройством через веб браузер и быстро получать и обрабатывать данные, а также оценивать их качество в режиме реального времени.
Основные преимущества
- Очень высокая плотность облака точек с одновременной фотосъемкой местности - до 1 млн. точек в сек.
- Передовые ГНСС и инерциальные технологии Trimble
- Легкая и компактная система мобильного картографирования премиум класса
- Простая установка и совместимость с любым смарт-устройством
- Совместимость с существующим программным обеспечением Trimble
- Точность - 2 см в плане, 5 см - по высоте.
- Сканирование на скорости до 110 км/ч (оптимальная - 40 км/ч)
- Подача питания от бортовой сети транспортного средства.
- Расстояние сканирования до 420 метров в зависимости от настроек.
- Поле зрения панорамной камеры – 360°.
Богатая комплектация

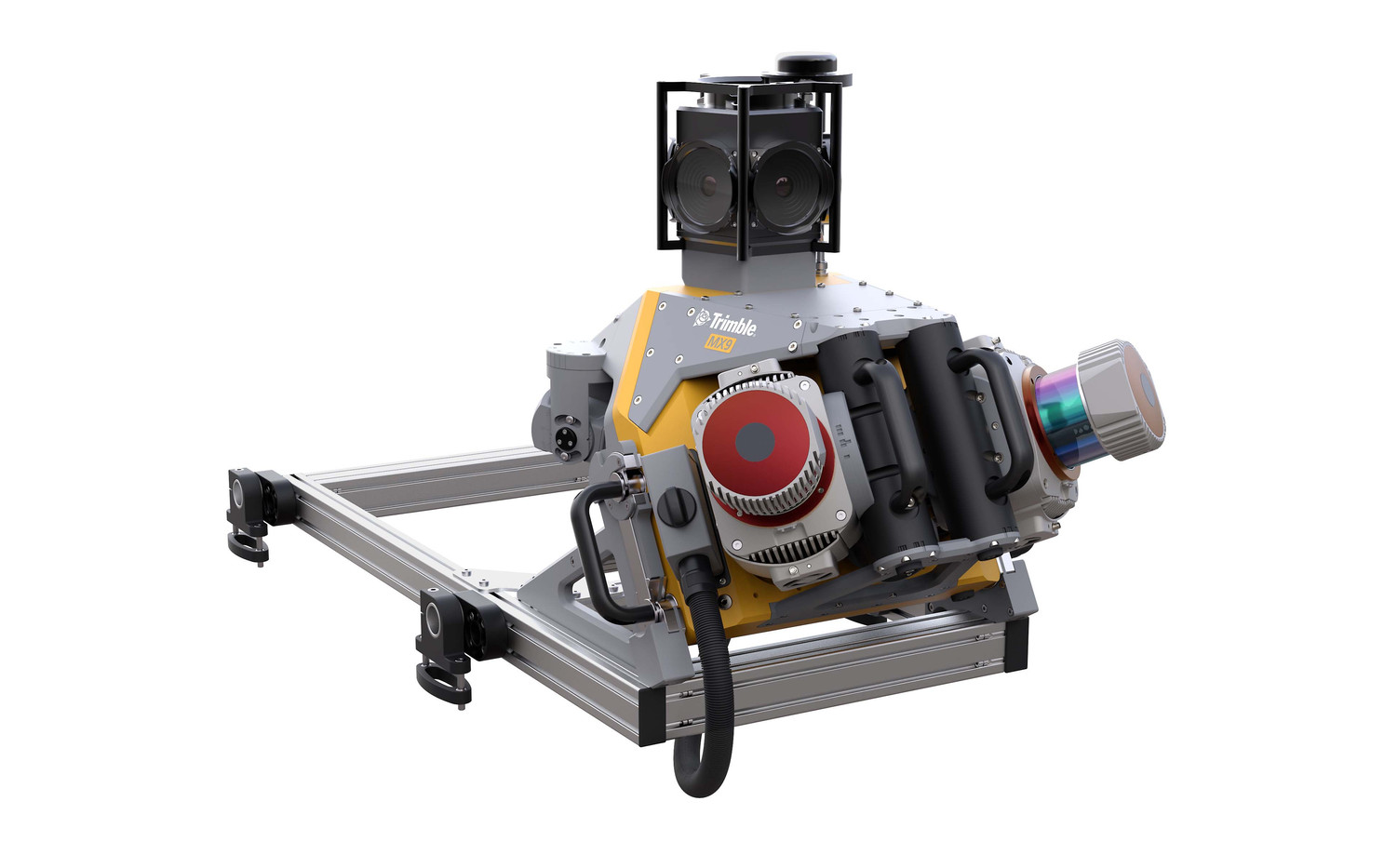

Trimble MX9 объединяет в себе LiDAR сканер, панорамную камеру. Для точного позиционирования используется система Applanix AP40.
Trimble MX9 – это законченное решение для сбора необходимых данных при проведении геодезических работ и сканирования объектов дорожной инфраструктуры. Вы получаете готовый к использованию комплекс Trimble MX9 со всеми датчиками.
Адаптация системы под конкретные задачи

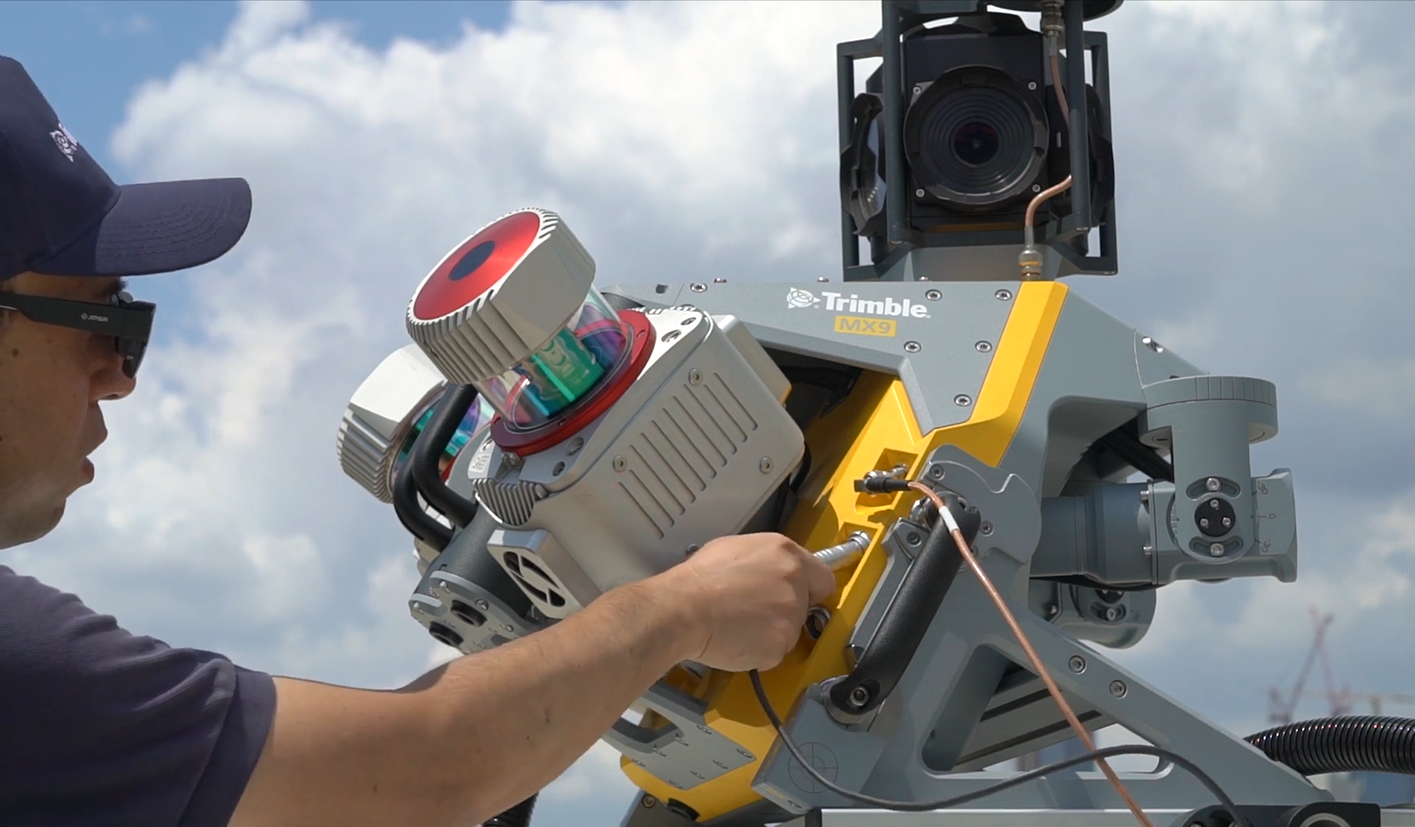

Вы можете менять положение сканеров в двух плоскостях. Это дает возможность решить задачи по сканированию под определенным углом. В программе TMI реализована процедура перекалибровки сканеров без отправки в сервисный центр. Также есть возможность поворота в конкретном направлении двух узко-сфокусированных камер разрешением 5 Мп каждая.
Точное геопозиционирование
Для точного определения положения мобильного лазерного сканера Trimble MX9 используются инерциальные датчики. Они уменьшают погрешность при определении координат и позволяют сохранять привязку собранных облаков данных при сканировании в тоннелях и других местах, где затруднен приём сигнала со спутников ГНСС.
Панорамные камеры
Мобильный лазерный сканер оборудован камерой LadyBug 5 Plus для получения панорамных снимков. Полученные снимки могут быть использованы при раскрашивании полученных облаков точек и получения дополнительной информации об объектах. Снимки имеют геопривязку, что в дальнейшем облегчает процесс камеральной обработки облаков точек и проектирования различных объектов, а также упрощает контроль за целостностью объектов на дороге.
Защищенный корпус
Защита сканера выполнена по стандарту IP64. Поэтому его можно использовать в запыленной местности и под небольшим дождем. Рабочий диапазон температур от 0 до + 40°C.
Независимо от сферы применения, система Trimble MX9 быстро и эффективно собирает высококачественные данные.
Система Trimble MX9 это идеальное решение для применения в таких областях, как городское строительство и дорожно-транспортная инфраструктура.
Trimble MX9 гарантирует получение:
- дорожных карт,
- сечений,
- 3D моделей,
- слоев ГИС,
- моделей рельефа,
- объемного анализа объектов.
| Trimble MX9 | |
|---|---|
| Производитель | Trimble |
| ГЛОНАСС | Да |
| Размеры | 62x55x62см |
| Вес | 37 кг |
| Пылевлагозащищенность | IP64 |
| Температура хранения | -15° - +45° |
| Рабочая температура | 0° - +40° |
| Камера | 9 объективов (4 камеры) |
| Компас | INS Applanix |
| Внешняя GNSS-антенна | Trimble |
| Полевое ПО | Trident Capture |
| Модуль GPS | Да |
| Дальность сканирования | 420м. |
| Разрешение камеры | 53,1° x 45,3° |
| Фокусное расстояние камеры | 4.4мм./8,5мм. |
| Поле зрения камеры | 360° |
| Источник питания / зарядное устройство | от аккумулятора а/м |
| Курсоуказание | Да |
| Принцип измерения дальности | Лазерный луч |
| Скорость | до 500 сканов/сек |
| Диапазон измерения расстояний | 1,2м.-420м. |
| Точность дальномера | 5мм. |
| Диапазон шума (Повторяемость) | 3мм. |
| Поле зрения | 360° |
| Наличие камеры | Да |
| Дистанционное управление | Да, планшет |
| Количество антенн | 1 |
| Производитель и модель IMU | Applanix AP40 или AP60 |
| Точность позиционирования | 2см в плане / 5см по высоте |
| Точность определения курса | 0.015° / 0.02° |
| Производитель лазера | Riegl |
| Класс лазера | Класс 1 (безопасный) |
| Минимальная дальность | 1,2 м |
| Максимальная дальность | 420м. |
| Диаметр луча на выходе | 4,5мм. |
| Расхождение луча | 0,5 мрад |
| Размер пятна на расстоянии 50м | 25мм. |
| Макс. вертикальное поле зрения | 360° |
| Скорость / частота сканирования | До 1МГц/2МГц |
| Скорость / точки в секунду | 1млн. т./сек |
| Точность определения расстояния | 5мм |
| Повторяемость (шум) | 3 мм |
| Количество камер | 4 |
| Количество лазеров | 2 |
| Платформа | Автомобиль |
| Вес аккумуляторов | питание а/м |
| ГНСС приёмник | Да |
| Рекомендуемое ПО для фотограмметрической обработки | TBC, Trident, Trimble MX |
| Точность ГНСС | 2 см в плане; 5 см по высоте |
| Тангаж | 0,005°/0,015° |
| Крен | 0,005°/0,015° |
| Точность ГНСС через 60 секунд после потери поправки | 2 или 10 см. в плане; 5 или 12 см. по высоте |
| Точность тангажа через 60 секунд после потери поправки | 0,005°/0,02° |
| Точность крена через 60 секунд после потери поправки | 0,005°/0,02° |
| Наличие входа для второй антенны | Да |
| Одометр | DMI опционально |
